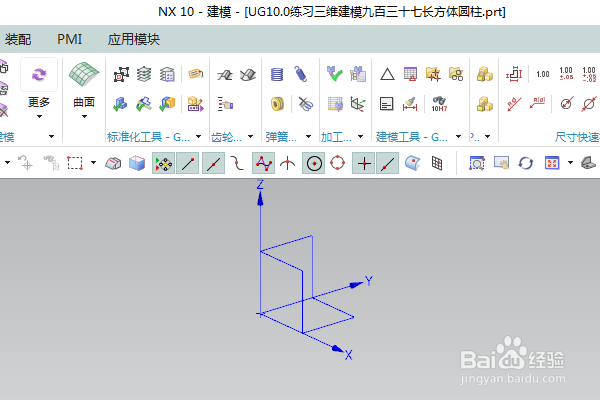

1、如下图所示，
打开UG10.0软件，新建一空白的模型文件，
另存为：
UG10.0练习三维建模九百三十七长方体圆柱

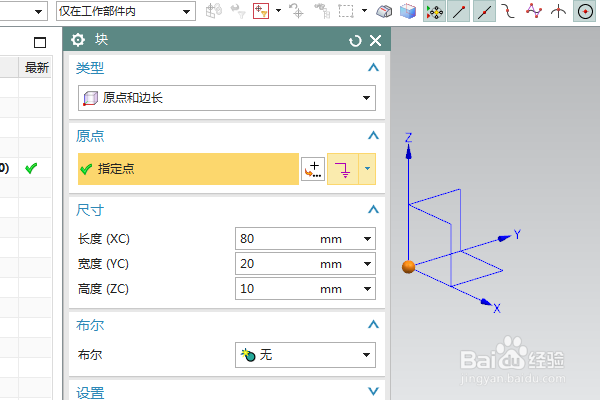

2、如下所示，
执行【菜单——插入——设计特征——长方体】，
指定点：坐标原点，设置尺寸：80x20x10，点击确定。

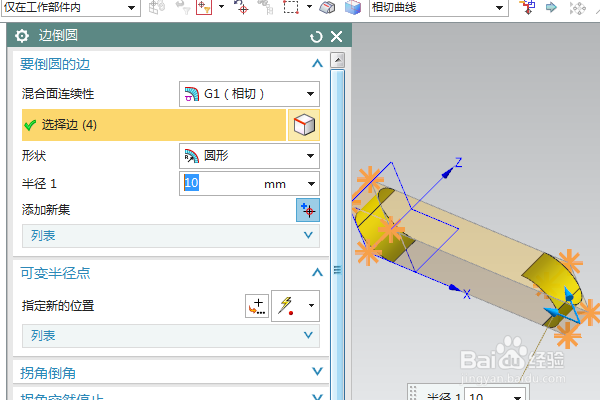

3、如下所示，
点击工具栏中的边倒圆命令，
设置半径为R10，点击实体边线，点击确定。

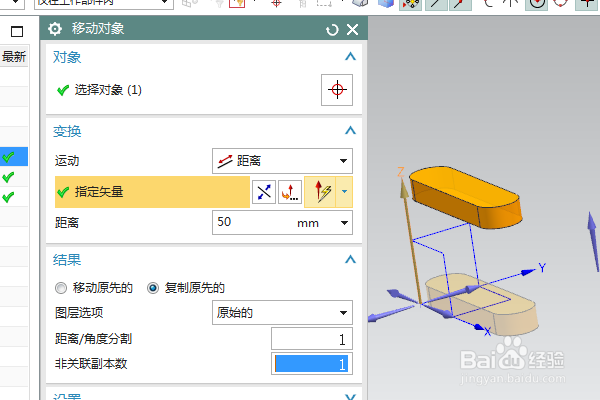

4、如下所示，
选中实体，
ctrl+t，弹出“移动对象”对话框，
选中实体，运动方式为‘距离’，指定矢量Z轴，
设置复制原先的，副本数量1，
设置距离50，回车，点击确定。

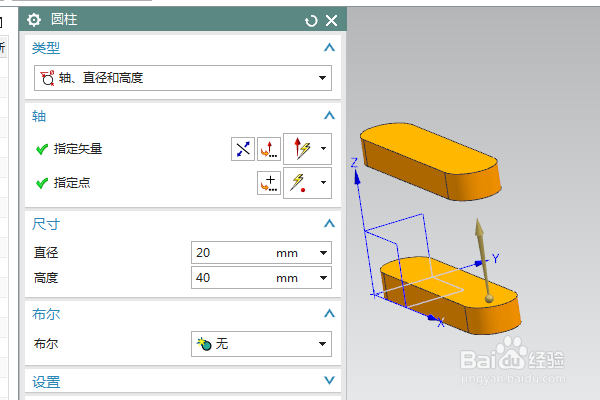

5、如下所示，
执行【菜单——插入——设计特征——圆柱体】，
指定矢量Z轴，指定点：一端圆心点，设置尺寸：直径20，高度40，点击应用。

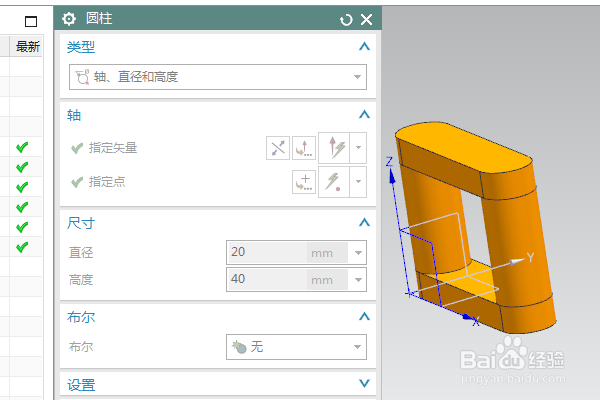

6、如下所示
指定矢量Z轴，指定点：另一端一端圆心点，设置尺寸：直径20，高度40，点击确定。

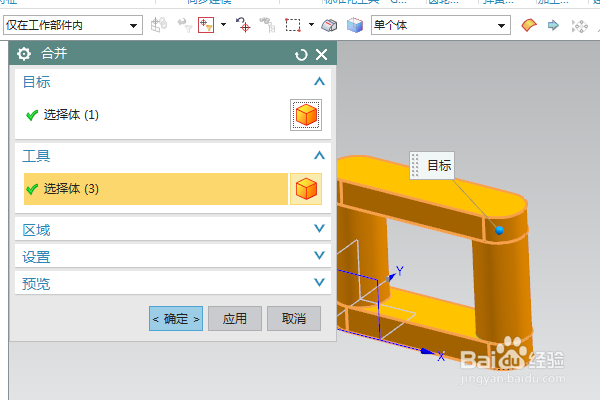

7、如下所示，点击工具栏中的合并命令，选中所有的实体，点击确定，完成合并。

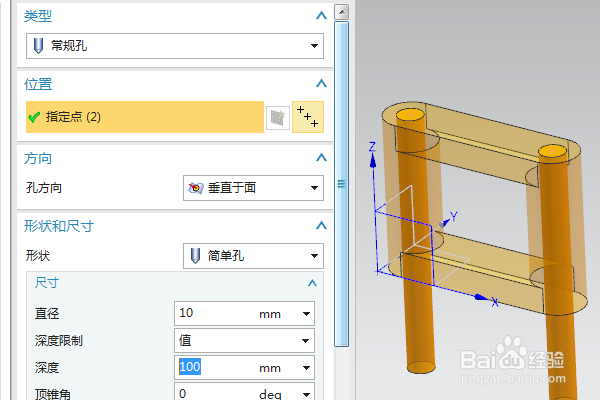

8、如下所示，
点击工具栏中的孔命令，指定点：两个圆心点，设置形状为简单孔，直径10，深度100，点击确定。

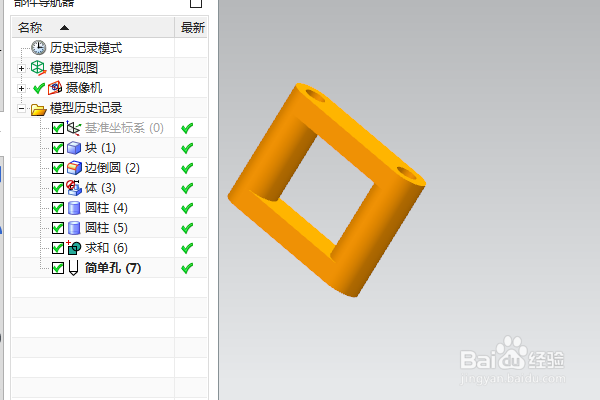

9、如下所示，
隐藏基准坐标系，显示设置为着色，
至此，
这个三维实体就建模完成，
本次练习结束。
