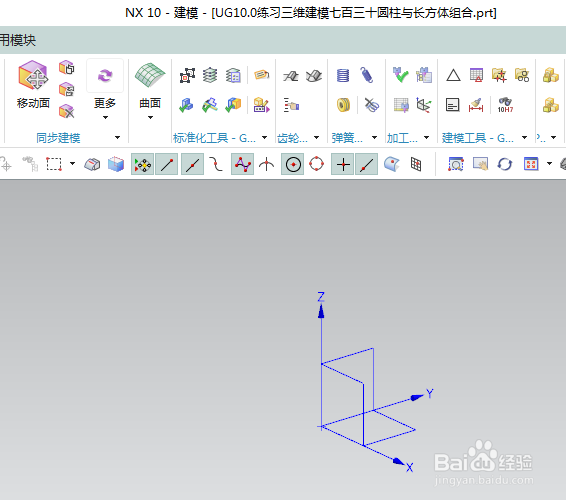

1、如下图所示，
打开UG10.0软件，新建一空白的模型文件，
另存为：UG10.0练习三维建模七百三十圆柱与长方体组合

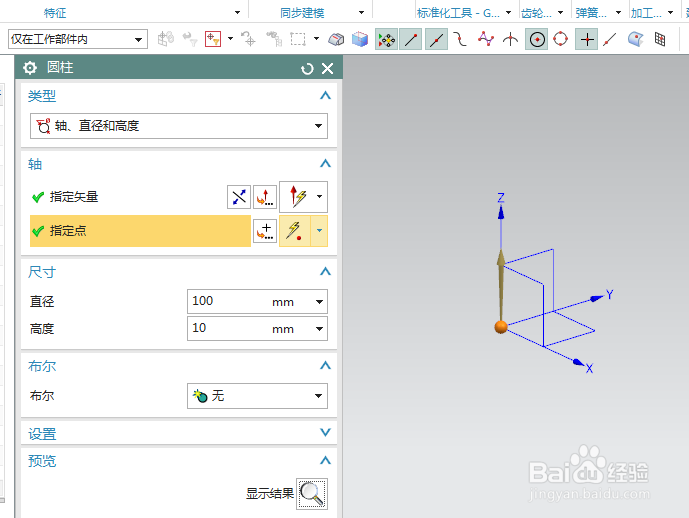

2、如下所示，
执行【】菜单——插入——设计特征——圆柱体【】，
指定矢量Z轴，指定点：坐标原点，
设置尺寸：直径100，高度10，
点击确定

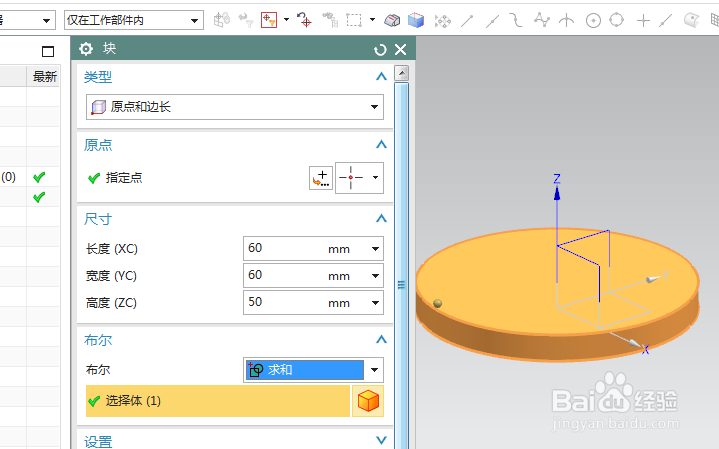

3、如下所示，
执行【】菜单——插入——设计特征——长方体【】，
指定点：X组播和Y坐标都是-30，Z坐标还是0，
设置尺寸：60x60x50，布尔求和，
点击确定

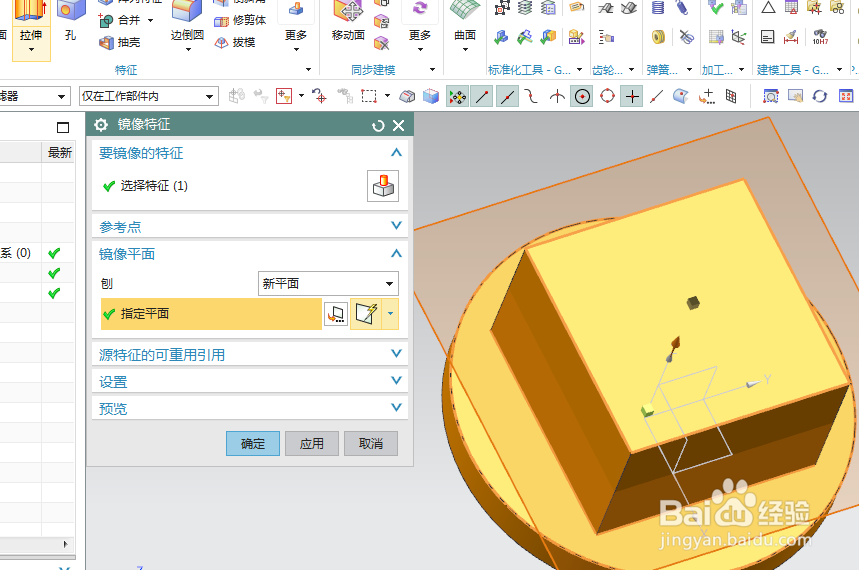

4、如下所示，
点击工具栏中的【更多——镜像】，
首先选择圆柱体，
然后选择长方体的中间平面（选择长方体的上下两个平面，自动生成中间平面），
点击确定，完成镜像。

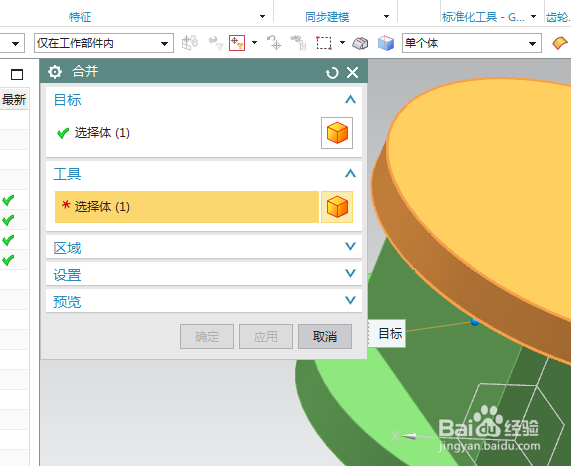

5、如下所示，
点击工具栏中的合并命令，
选中所有的特征，点击确定，完成组合，。

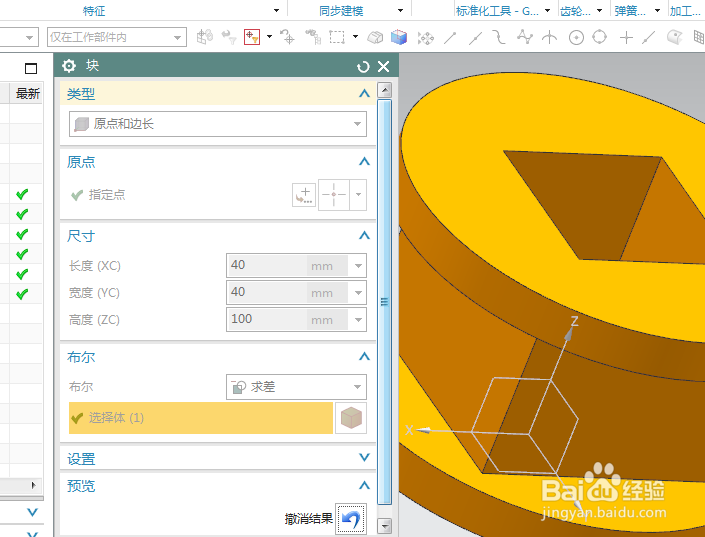

6、如下所示，
执行【】菜单——插入——设计特征——长方体【】，
指定点：X组播和Y坐标都是-20，Z坐标还是0，
设置尺寸：40x40x100，布尔求差，
点击确定

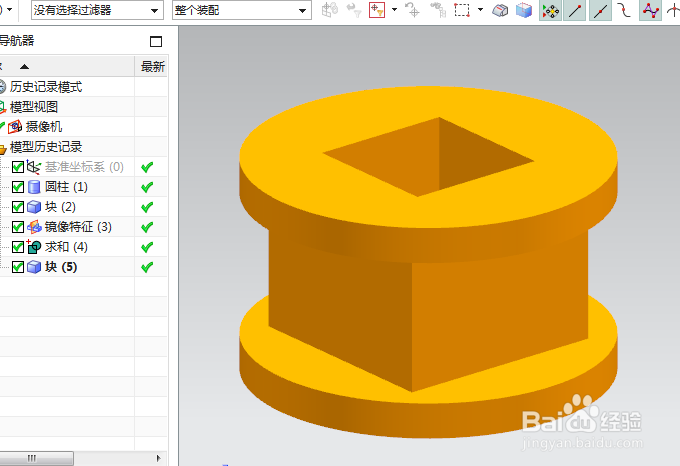

7、如下所示，
隐藏基准坐标系，显示设置为着色，
至此，
这个三维实体就建模完成，
本次练习结束。
