1、设备组成结构

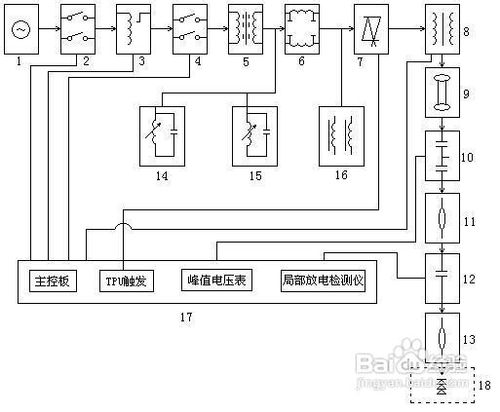

1．电源（用户自配:220V、380V、3kV、6KV、10KV）10．工频无局部放电电容分压器
2．一次开关柜（或电源箱）（根据控制台选） 11．导电杆（选件）
3．调压器 12．无局部放电耦合电容器（选件）
4．二次开关柜（选件） 13．导电杆（选件）
5．隔离变压器（选件） 14．三次谐波滤波器（选件）
6．电源噪音滤波器（选件） 15．五次谐波滤波器（选件）
7．电子快速保护器（TPU）（选件） 16．补偿电抗器组（选件）
8．工频无局部放电试验变压器 17．手/自动控制台
9．保护电阻 18．试品（用户自配）
2、使用方法
A、准备工作
（1）选择合适容量、电压的电源
（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。
（3）按照项五设备组成图选择合适导线，正确接好每一根线，高压尾和测量绕组端子严禁接地。
（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。
B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）
（1）复查A、“准备工作”中的（2）、（3）、（4）项
（2）关闭试区大门
（3）将控制台手动/自动选择开关24向左置于手动位置。
（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。
（5）将调压速度调节旋钮8逆时针旋到底。
（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。
（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。
（8）按升压按钮16，此时升压指示灯16亮。
（9）顺时针旋转调压速度控制旋钮8，此时调压器顶部直流调压电机开始旋转，调压速度表3指示升压速度，试验变压器低压侧电压表1、低压侧电流表2、测量绕组电压表4、高压数字电压表5与高压侧电流表6均随着升压过程指示相应数值，刚开始升压时，升压速度可快些，当电压升到75%试品试验电压时，升压速度减低到每秒2%试验电压后升压速度升到所需额定试验电压。
（10）当电压升到所需试验电压时，按耐压计时按钮18，此时耐压指示灯18亮，耐压计时元件9开始耐压计时，计时时间一到所设定的耐压时间，调压器即自动全速降压，直至降到零位时自动停止。
（11）按停止按钮21，此时停止指示灯21亮，一次耐压试验即完成（如有一次，二次开关柜，应先断二次，再断一次）。
（12）在耐压计时过程中，如发现试验电压偏离试验值，则可用微升或微降按钮15，将电压微调到额定试验电压。
（13）在升压过程中，如试品被击穿，则调压器会自动全速降到零位；试品击穿指示灯12和柜内蜂鸣器会开始断续闪烁、蜂鸣报警，直到按停止按钮，才停止蜂鸣。
（14）切断电源，结束试验。
（15）当采用自动控制时，准备工作同B中的（1）、（2）、（4）、（5）。
（16）将手动/自动选择开关24向右置于自动位置。
（17）用钥匙打开，带锁开关22，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电。
（18）调节基准电压调节电位器25，将基准电压表23调至所需数值。
（19）按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：
a．以对应于基准电压的较高的升压速度从零位升至75%基准电压；
b．再以每秒2%基准电压的升压速度从75%基准电压升到100%基准电压，即100%试验电压。
c. 当电压一到预置值时，就立即进行耐压计时。
d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调。
e. 耐压计时时间一到就自动快速降至零，一次耐压即告完成。
（20）按停止按钮21，并切断电源22，结束试验。
（21）如试验中发生试品击穿，则可手动操作（13）。
C、试验后工作
（1）试验结束后，用接地棒挂在高压输出端，再拆除试品
（2）认真做好试验时数据记录，并整理成报告
（3）对报告进行分析，并有明确结论
1、注意事项
1．主回路电源容量应满足最大输出功率。
2．在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。
3．所有接地为一点接地。
4．设备严禁倾倒，缺油时严禁使用。
5．绝缘外壳及铁外壳的高压套管，严禁碰撞、划伤。
6．整体设备严禁在室内温度低于-5℃时存贮或使用。
7．设备调换环境时，环境相对温差不得大于15℃。
8．套管及外壳表面严禁覆水、冰、雪，室内设备严禁室外存贮使用。
9．试验结束后，设备控制台钥匙应拨出保管。
10．本套设备应有专人操作，专人保管。
11．在使用本套设备前，必须认真阅读说明书，尤其是第6、7二项中所规定的必须严格遵守
2、日常维护及运输
1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。
2．对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作。

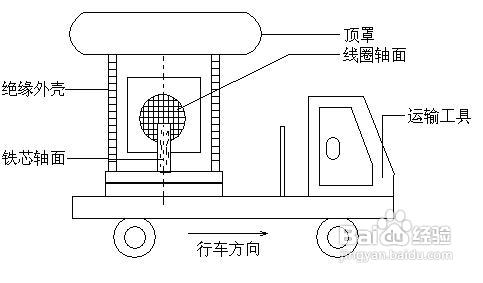

3．运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。（如下图）
