1、工作原理
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作台（箱），经自耦调压器调节电压输入YDQ试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值----工频高压。

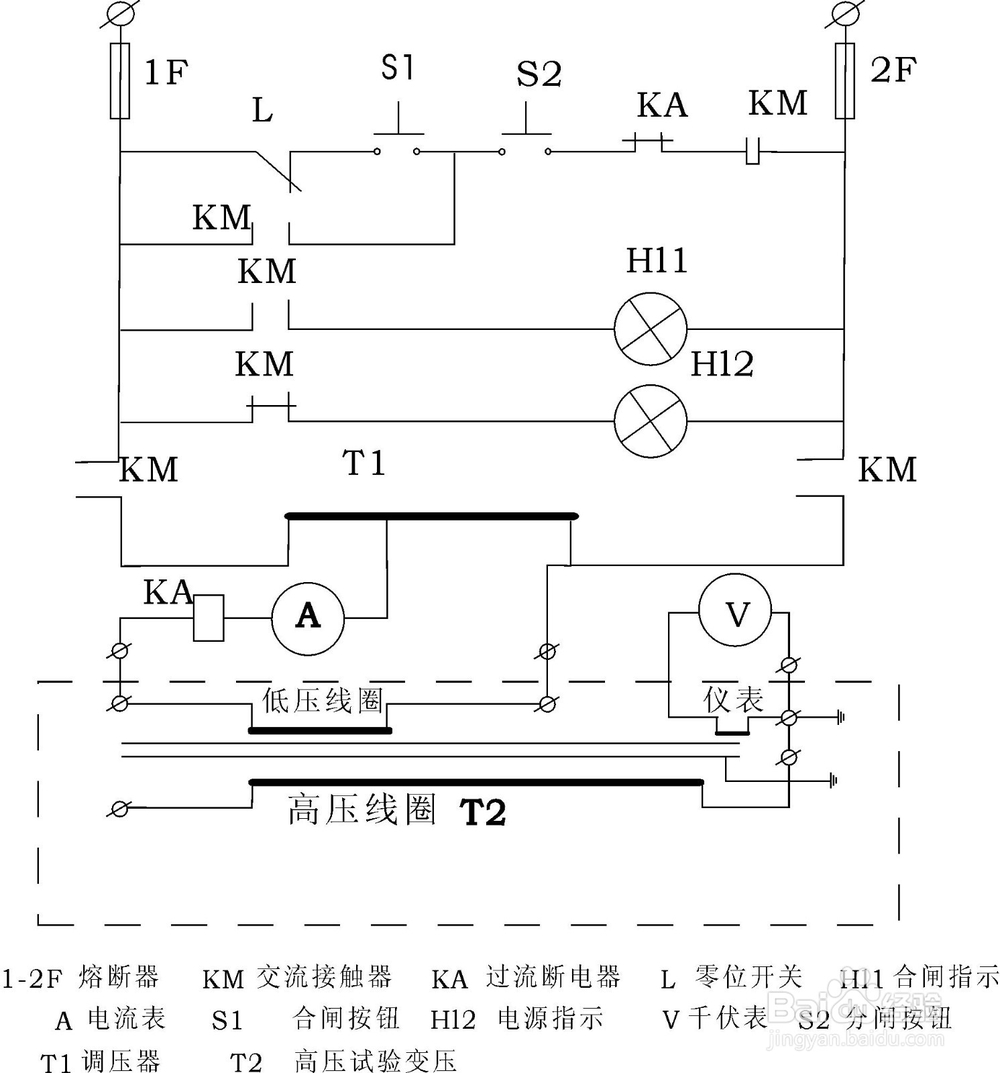

2、普通操作台（箱）线路图：如下

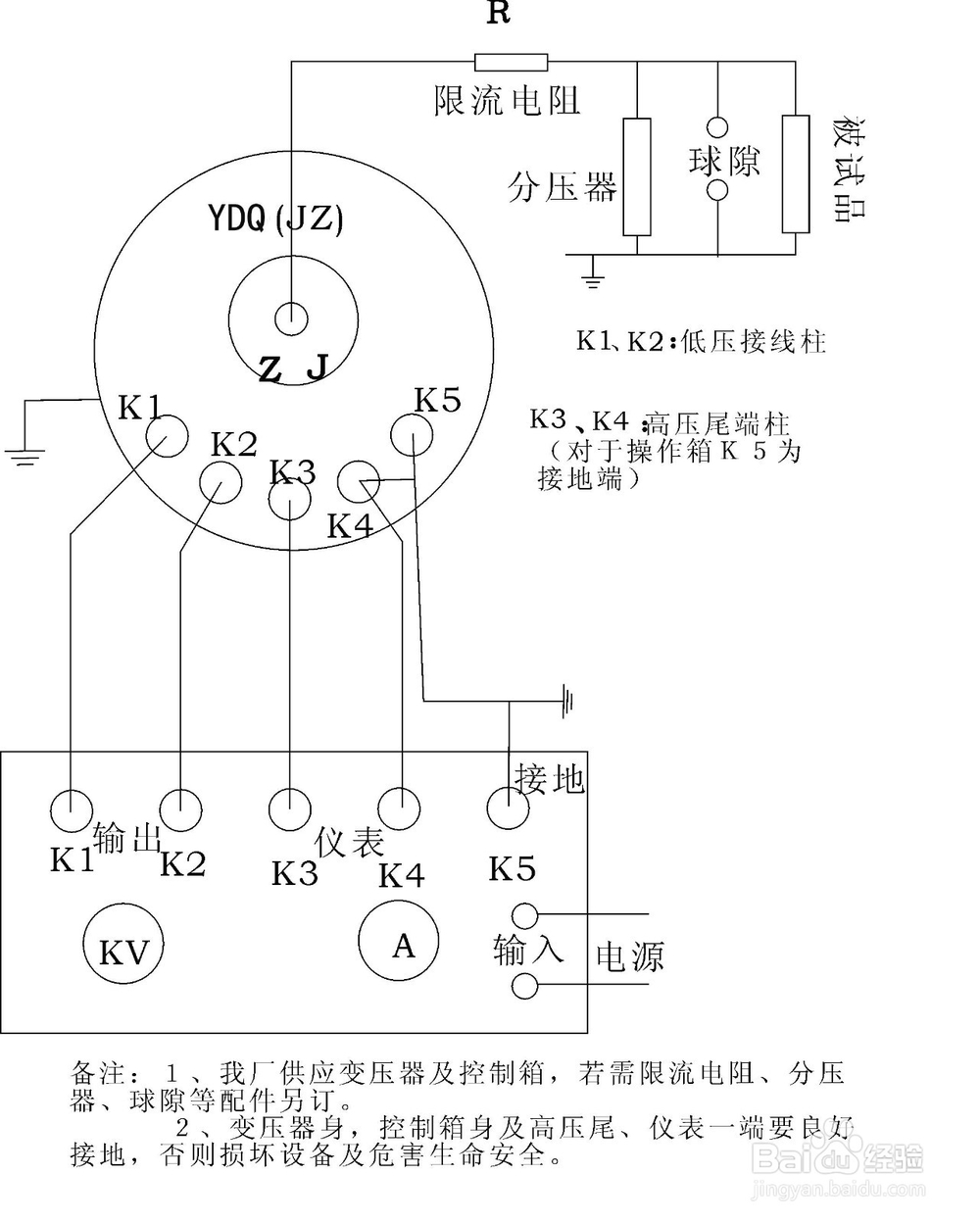

1、1. 按下图接线，检查压力表指示内部气体压力是否正常（≥０.3MPA）
2. 做交流耐压时短路杆插入孔Ｊ中，做直流泄漏试验，取出短路杆。
3. 限流电阻配置：工频耐压每伏0.3～１欧：直流每伏５～１０欧，一般试验可不用。
4. 拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。
5. 准备工作和安全措施就绪，空试一次设备。
6. 合上电源，控制台（箱）电源指示灯、零位指示灯亮，。
7. 按下起动按钮，起动指示灯亮。
8. 顺时针均匀缓慢旋转调压器手轮，注视电压表读数，当升到额定电压值时应停止旋转调压器手轮。
9. 密切注视电流表指示以及耐压时间。
10. 耐压时间到时，应及时反向迅速均匀旋转调压器手轮，直到调压器回至零位。
11. 做实验后用放电棒经电阻放电，然后直接接地放电。
12. 高压部分可能被充电部位一一放电后，改变或拆除高压引线
13. 试验完毕。
