PCB封装的基准坐标对后续PCB设计非常重要，AD对于这一点寿伊趾杏考虑到很周到，不仅可以指定特定点为基准，同时还支持快速按引脚甚至直接指定元件中心。下面以Altium 肛舀辨乔Designer 13为例进行说明。
工具/原料
PC一台
Altium Designer 13
指定引脚为基准

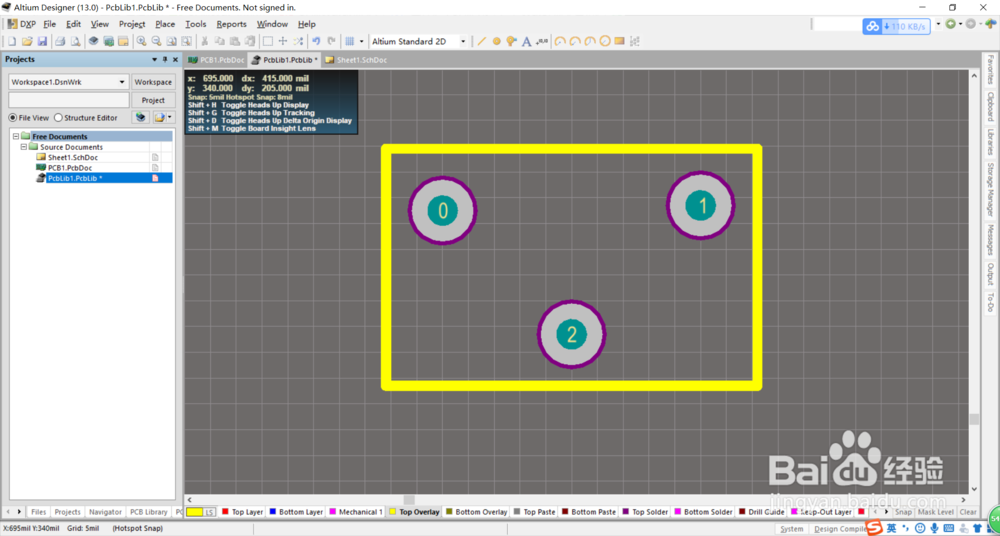

1、第一步：打开PCB库文件，选中一个PCB封装。

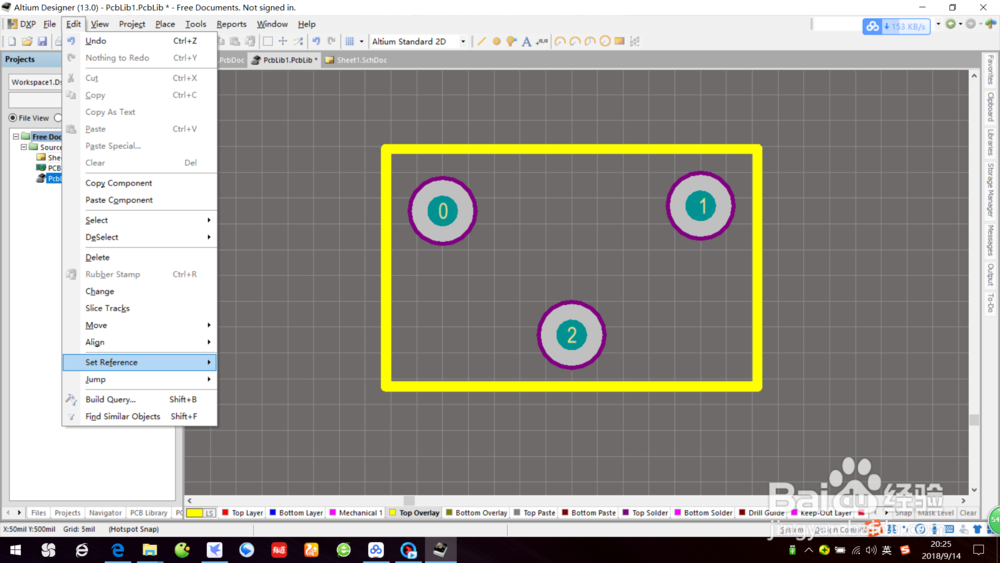

2、第二步：选中菜单栏的“Edit”->“Set Reference”。
3、第三步：选择“Pin1”。

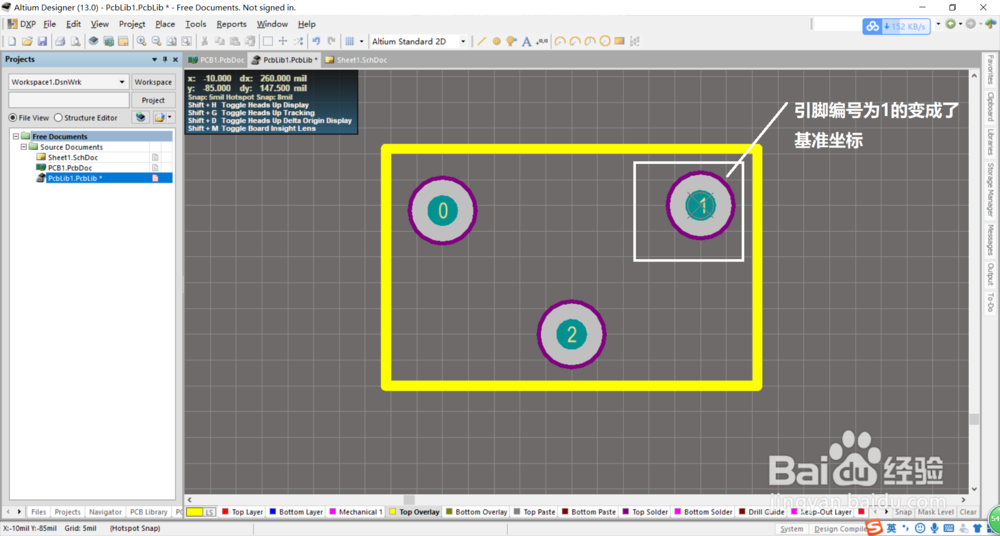

4、第四步：可以看到，封装中引脚编号为1的成为了基准点。
设置元件中心为基准点

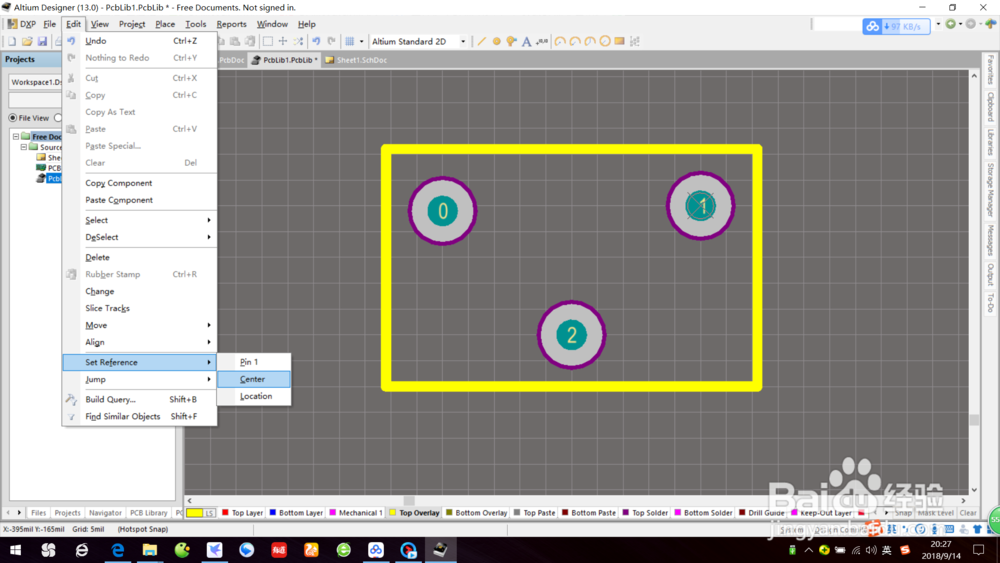

1、第一步：按照前面的步骤，依次点击菜单栏的“Edit”->“Set Reference”->“Center”。

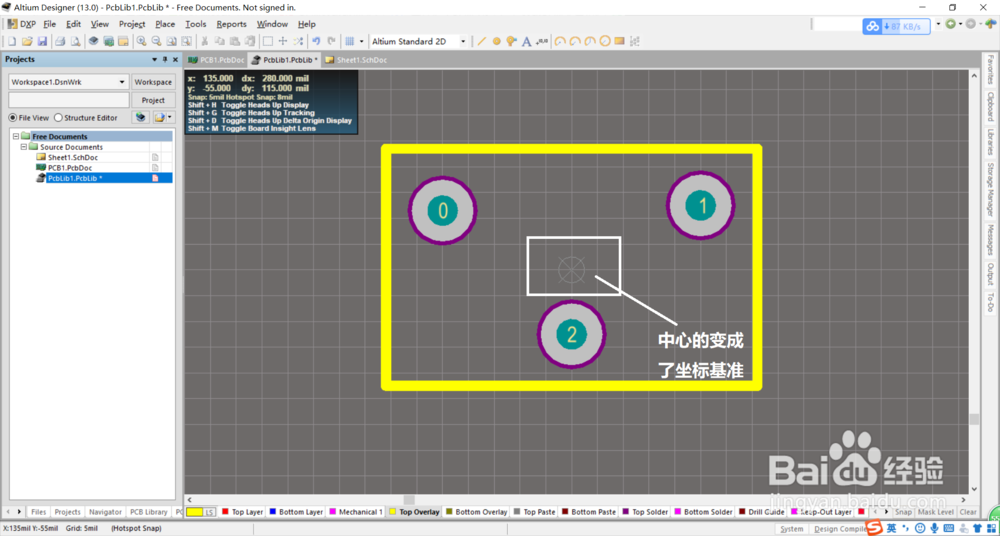

2、第二步：回到封装设计界面，可以看到元件中心成为了基准点。
设置指定位置为基准点
1、第一步：按照前面的步骤，依次点击菜单栏的“Edit”->“Set Reference”->“Location”。

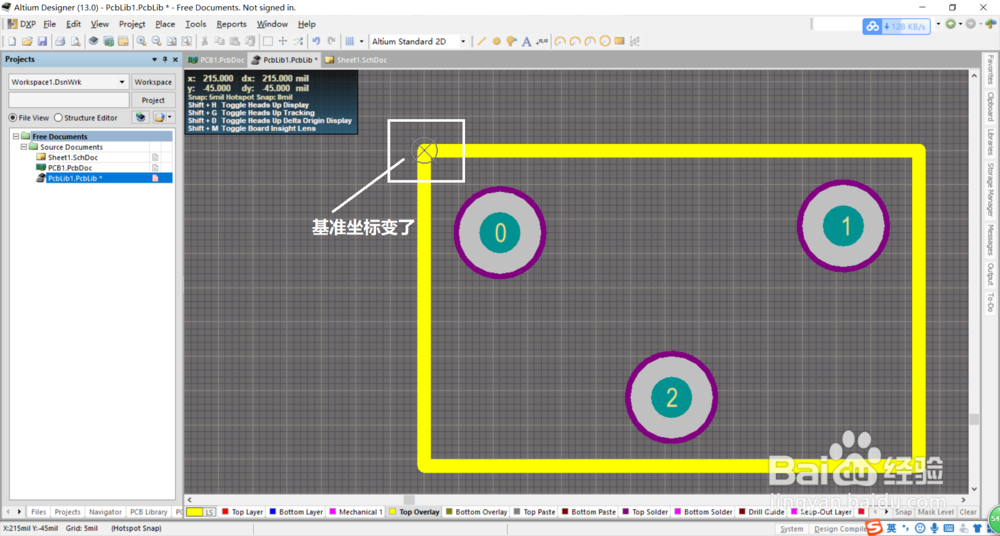

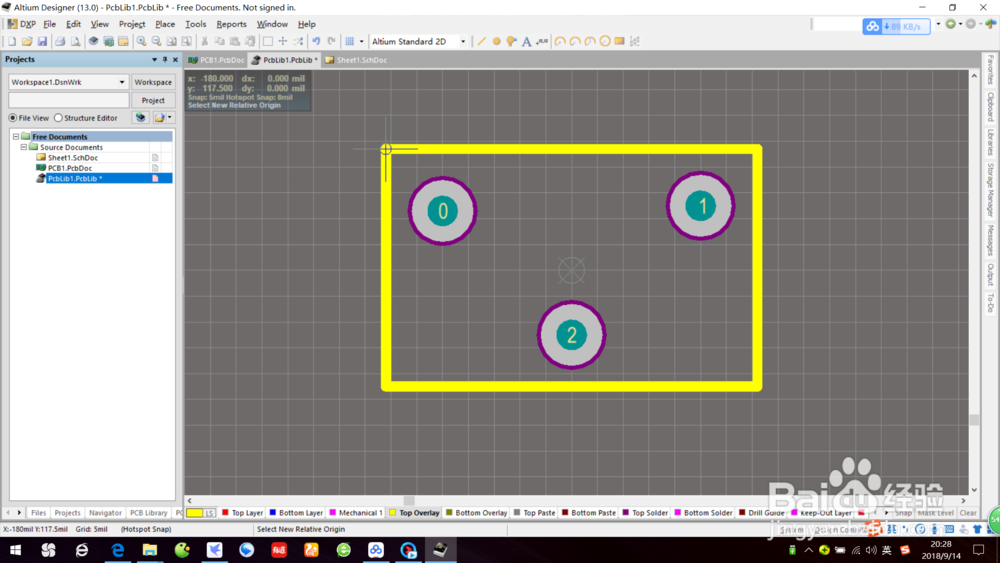

2、第二步：软件弹出十字架，将十字架移动到目标位置，点击鼠标左键，可以看到元件基准被设置到指定位置。
