CAD快速看图如何设置比例（测量数据不对）？

1、首先用CAD快速看图打开图纸

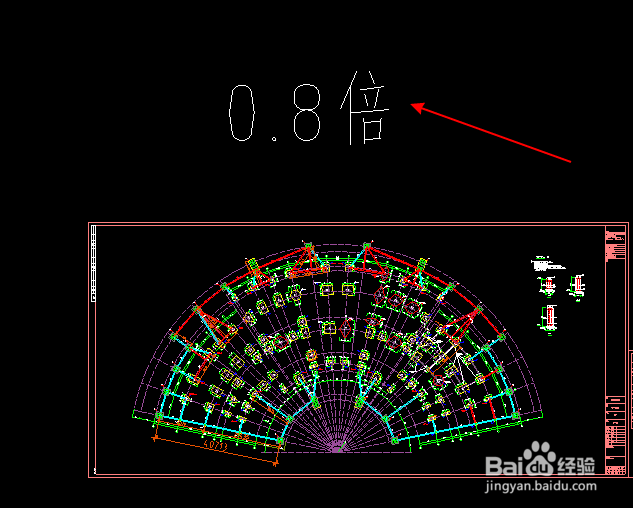

2、通过上图可以看出，该图纸跟原图比为缩小，系数为0.8倍。

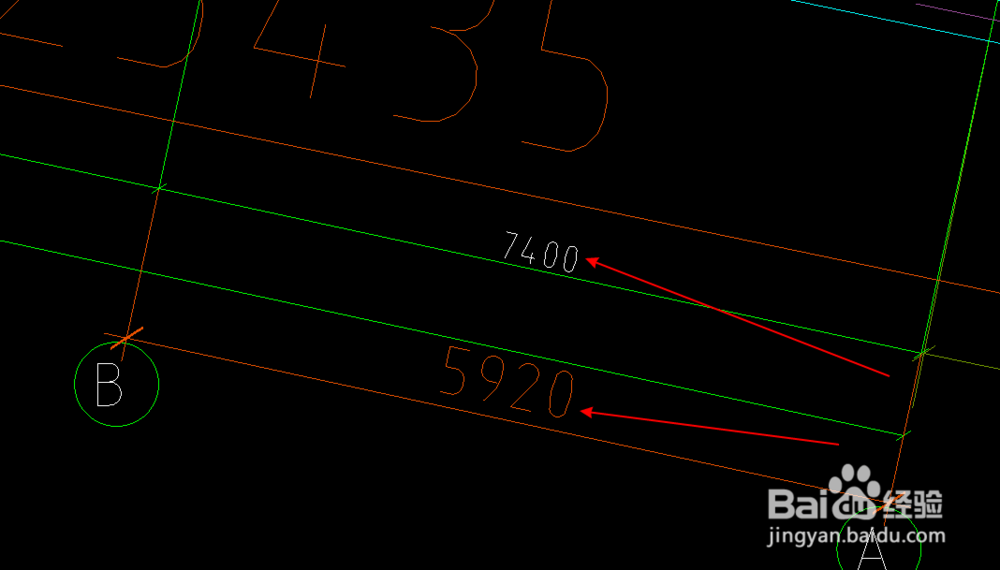

3、对标注有尺寸的线段进行测量，发现原有7400的线段，实测只有5920.

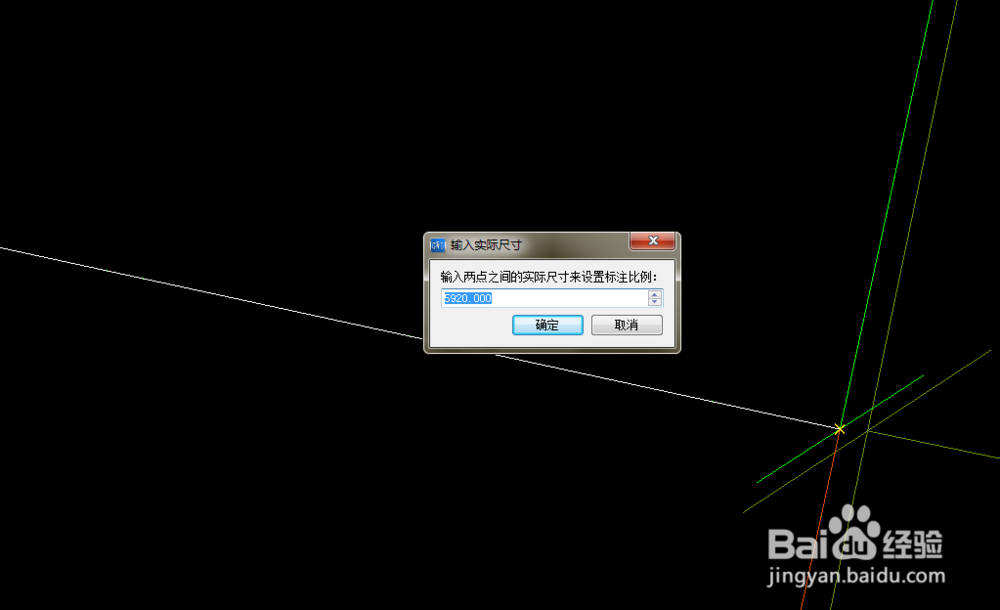

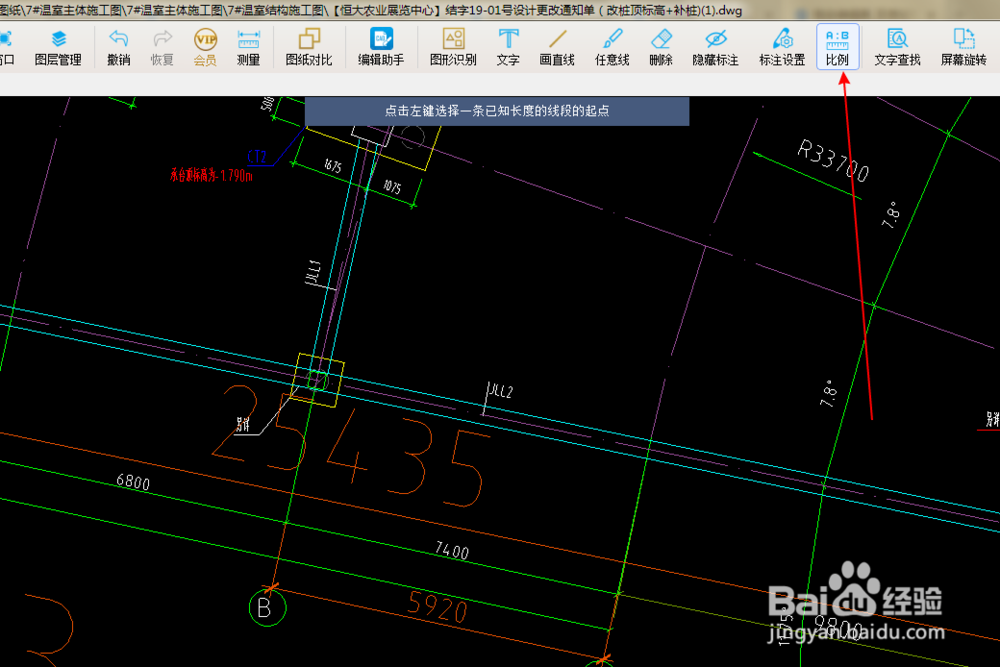

4、接下来点击“比例”，测量刚才我们测量的那一段线

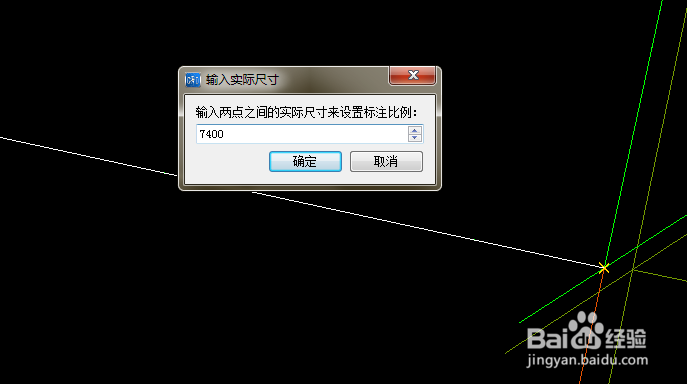

5、输入实际尺寸7400，点击确定。

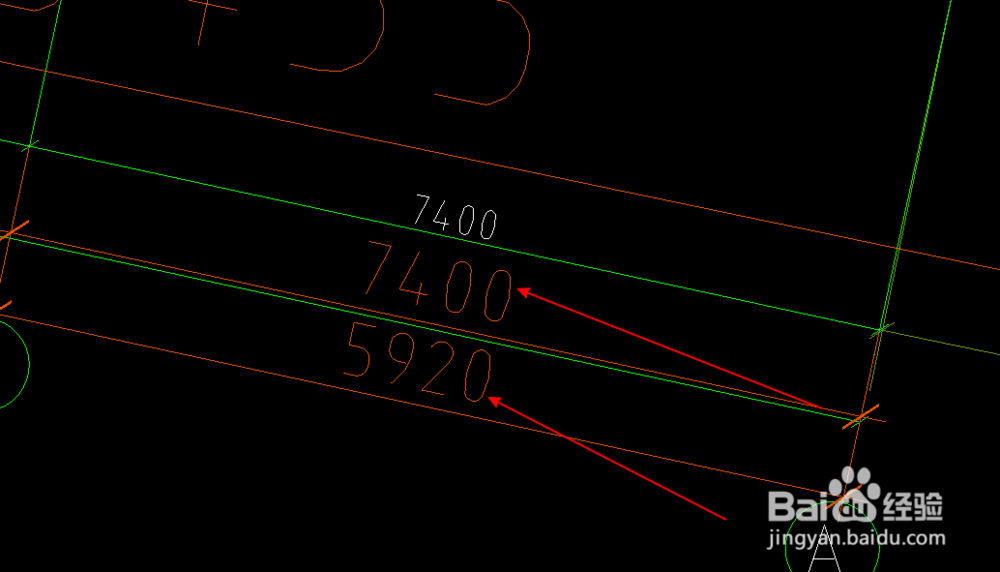

6、再次测量刚才标注的那条线，发现尺寸变成7400。

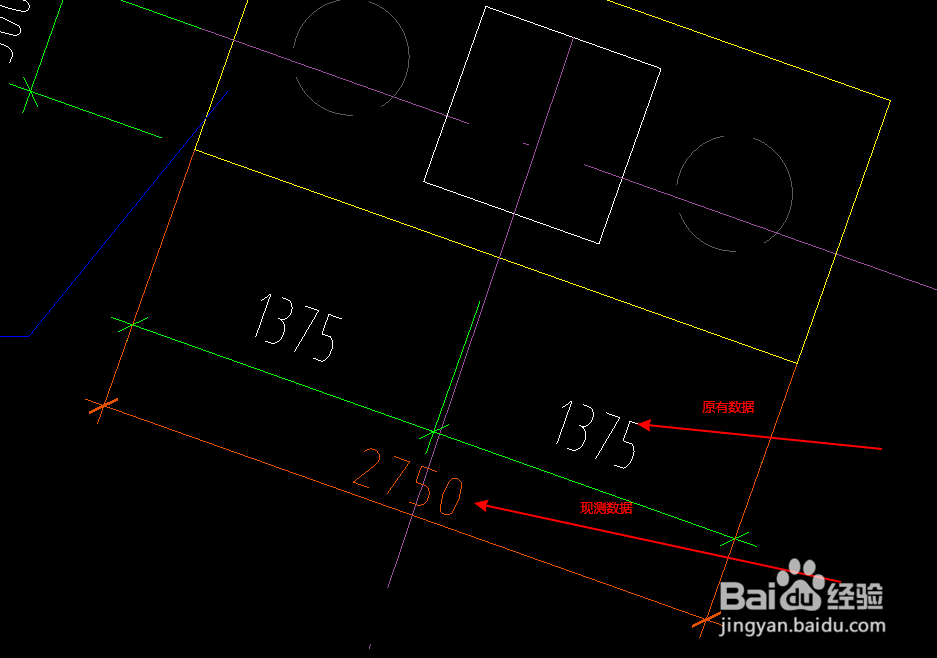

7、继续验证其余有标注数据的线段，发现尺寸符合，比例设置成功。
