Pro/E 旋转法创建曲面的方法

1、打开Pro/E，新建零件，选择Top面或其它任一基准面皆可，草绘任一曲线如下图所示，该曲线作为旋转截面。

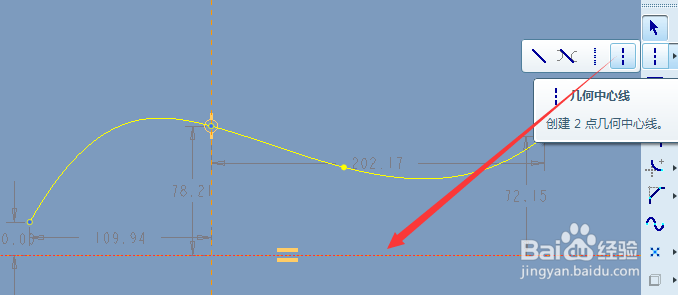

2、草绘一条几何中心线作为旋转轴，如下图所示，点击√完成并退出草绘。

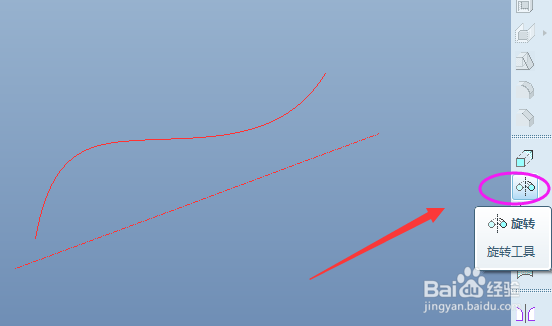

3、选择上述创建的曲线，点击工具栏的 旋转 按钮，或者依次点击插入-旋转。

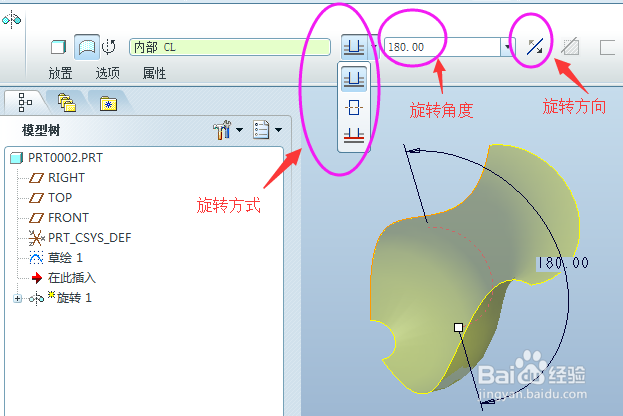

4、弹出 旋转 的控制面板如下，定义好旋转方式、旋转方向、旋转角度180，点击√或按鼠标中键完成。

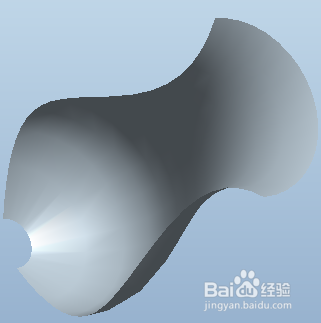

5、按上述完成设置后，形成的曲面效果如下图所示。若设置旋转360度，则效果如简介所示，像一个花瓶。
