PowerMILL破面的完美修复

1、一、案例说明

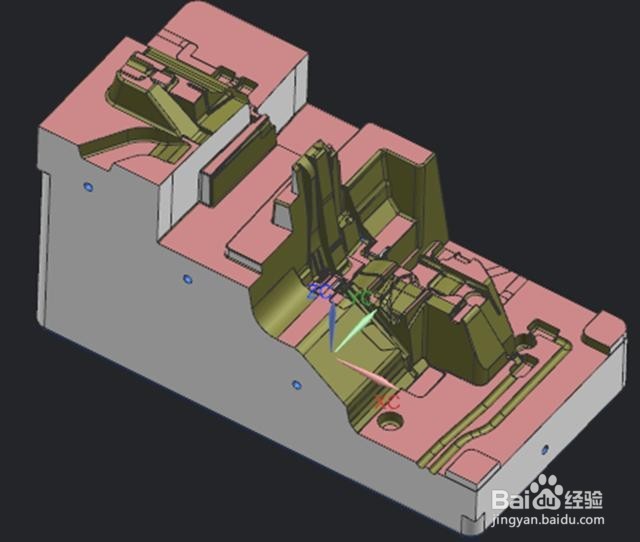

把UG图形转换到PM进行加工

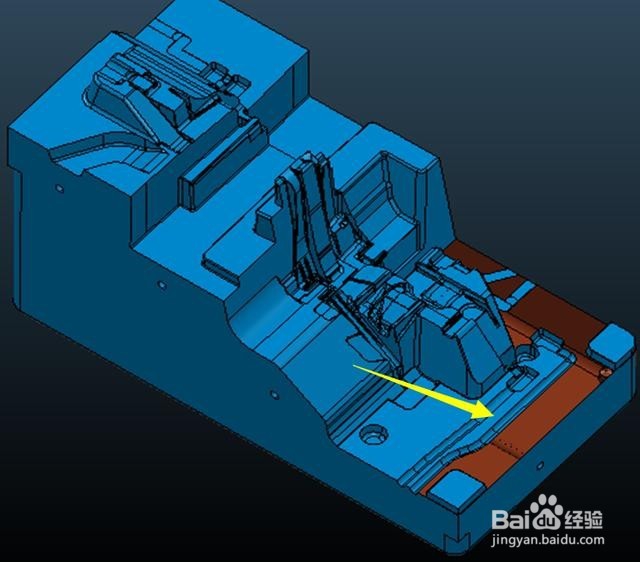

2、转到PM后箭头所示区域明显出现了面的缺失

3、二、解决方案1

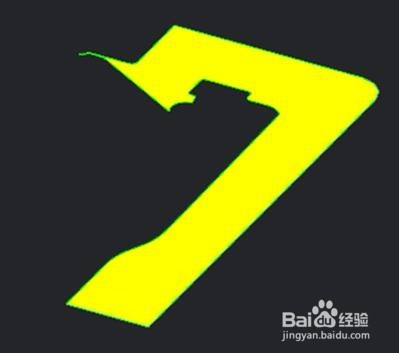

尝试抽取单个曲面导入PM

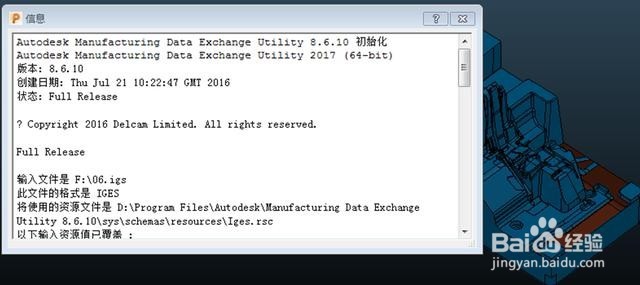

4、抽取单个曲面单独转也是不成功

5、三、解决方案2

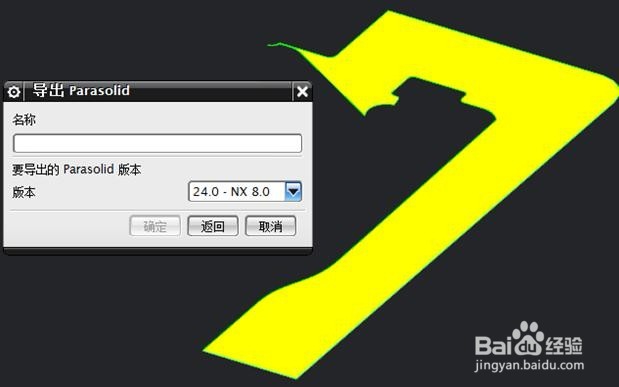

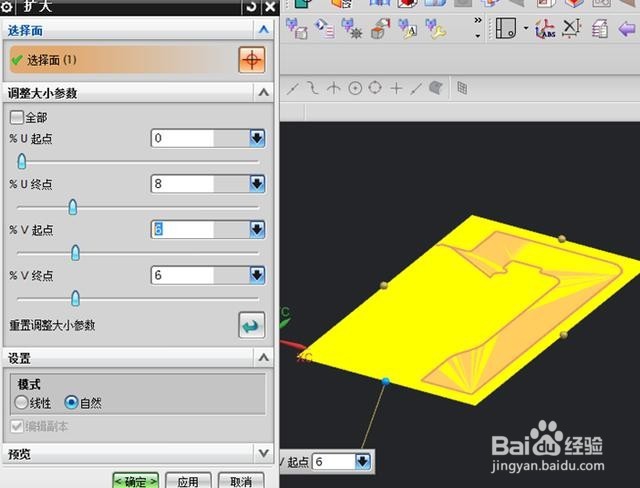

把原来的曲面扩大

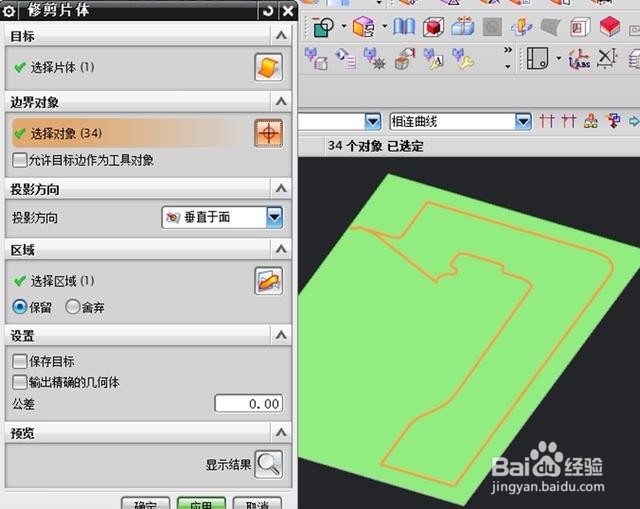

6、然后用原来的曲面轮廓线对放大曲面进行修剪，得到一张新的曲面

7、四、解决结果

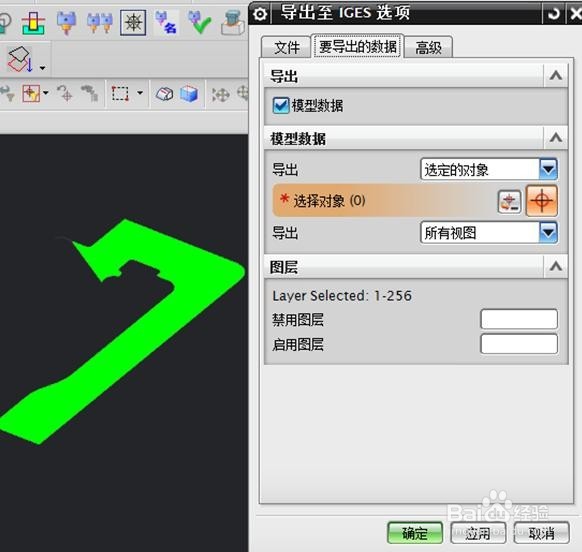

重新导出修剪后的曲面

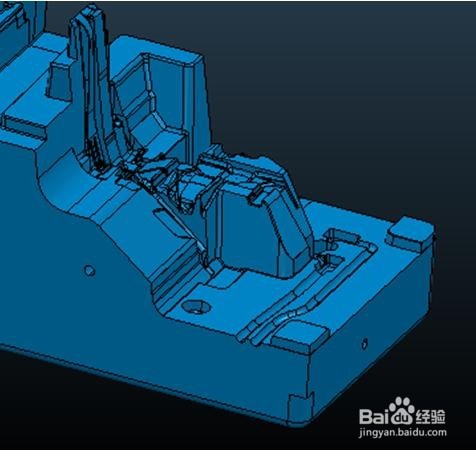

8、再转进PM的话曲面就没问题了
