1、输入直线命令L，空格，打开正交，左击画图区域指定直线一端点，输入直线长度120，空格，右击鼠标点击确认，画出一条长为120的横线，如图。

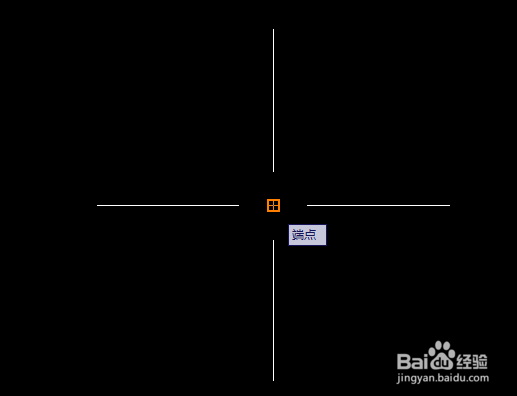

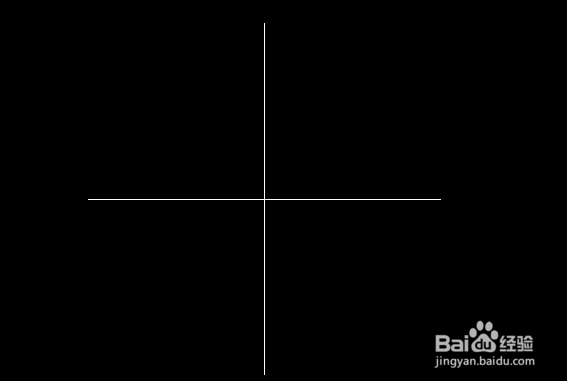

2、再次输入直线命令L，空格，在刚才画好的直线的中心点画出一条长度为120的垂直线，如图。

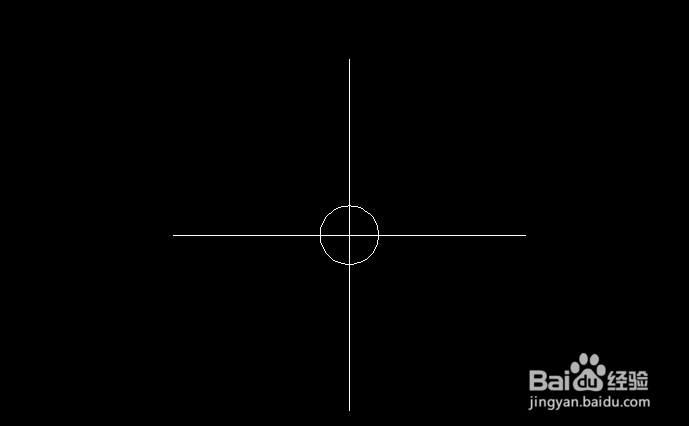

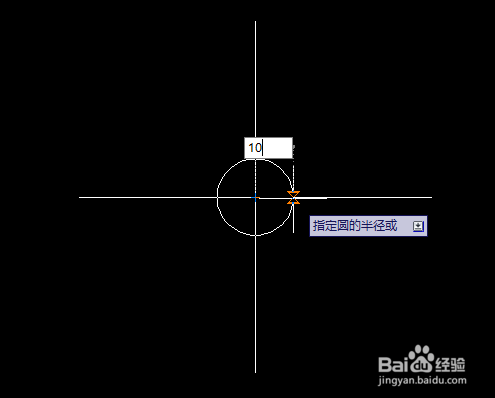

3、输入圆命令C，空格，左击直线的垂足点为圆心，输入半径10，空格。画出半径为10的圆。

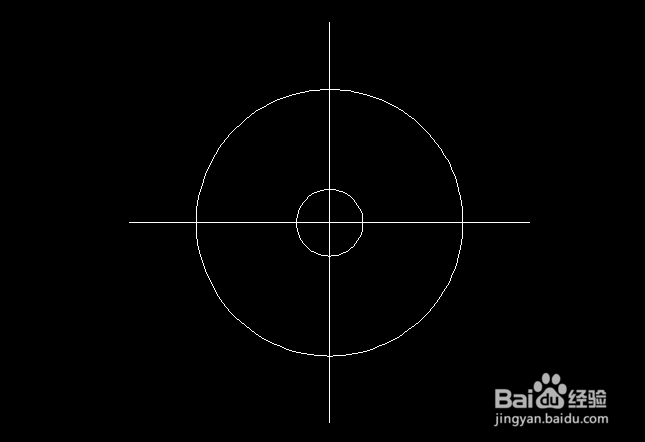

4、再次输入圆命令c，空格，画一个半径为40的同心圆。并且把辅助线修改成红色，如图。

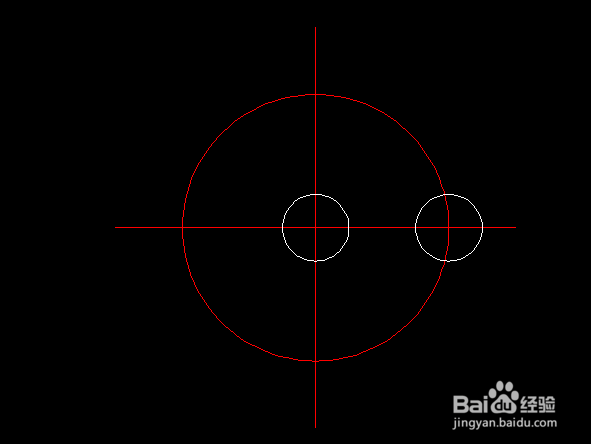

5、输入圆命令c，空格，左击选择大圆和直线的交点为圆心，输入半径10，空格。画出圆形如图所示。

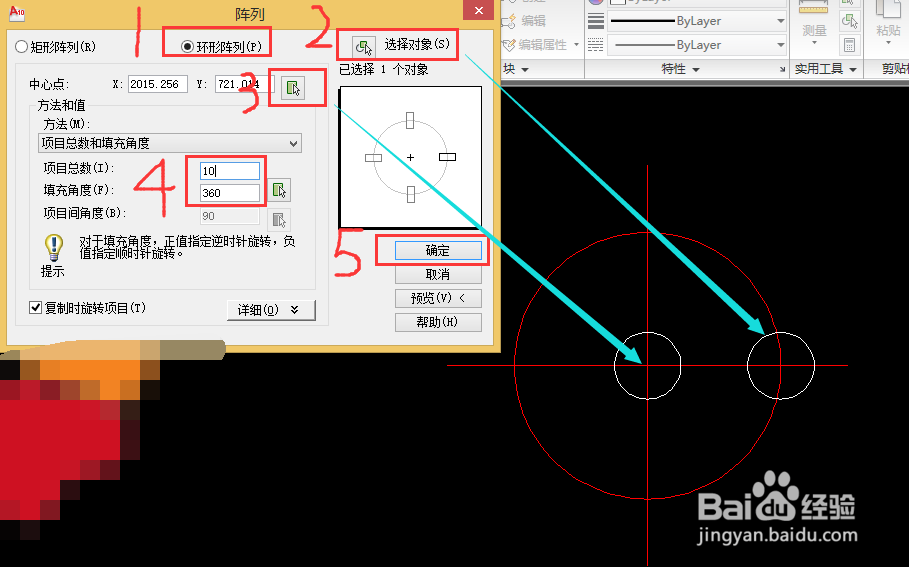

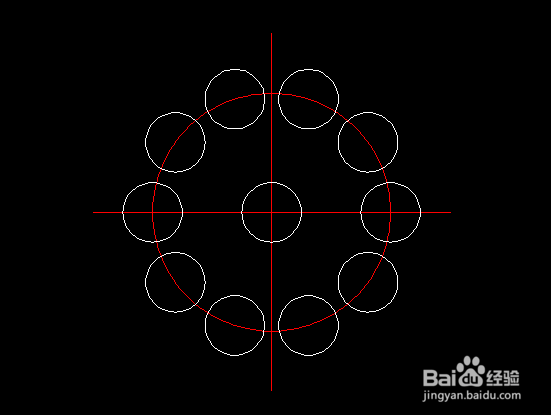

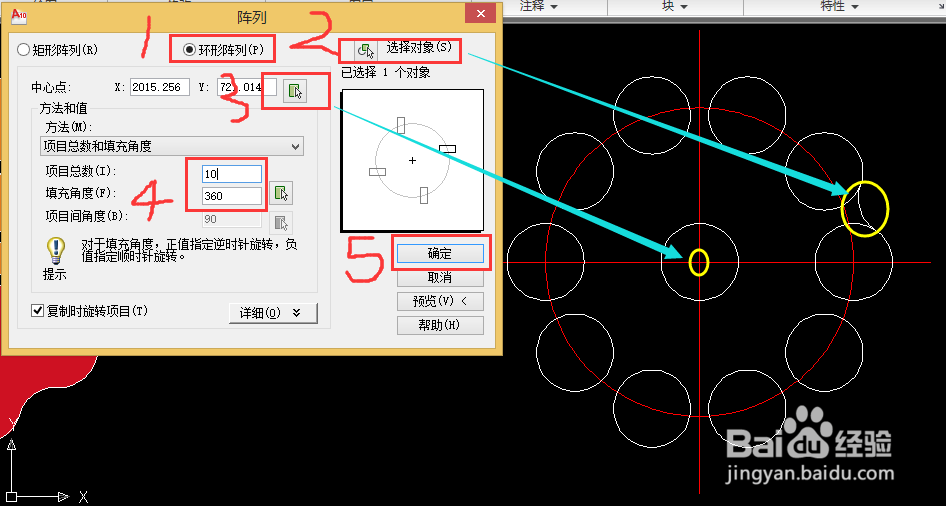

6、输入阵列命令ar,空格，在弹出来的阵列窗口进行设置，设置参数和结果如图所示。

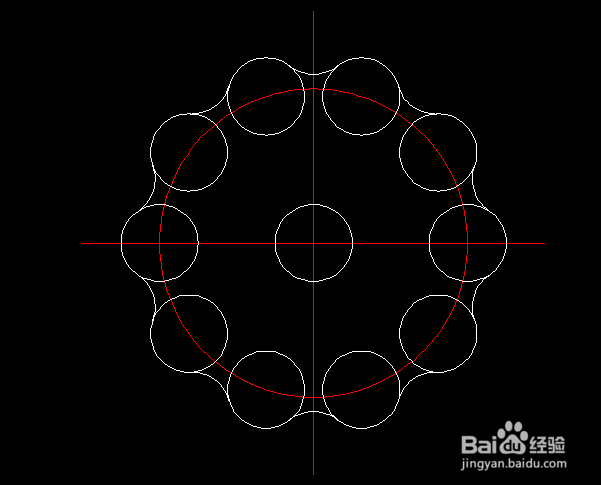

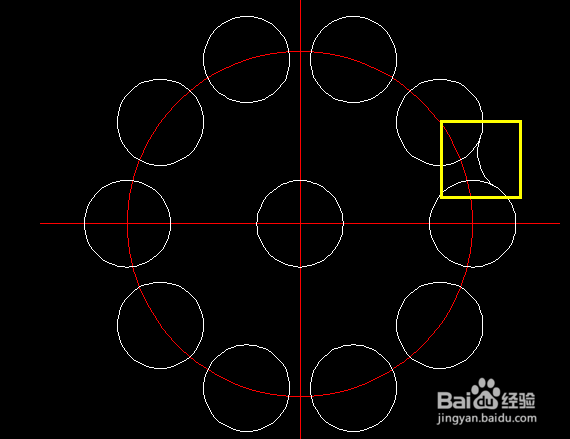

7、输入圆角命令f，空格，输入半径命令r，空格，输入半径10空格，左击分别选择两个圆的切点，如下图。
8、输入阵列命令ar,空格，对弹出的阵列窗口进行设置，结果如下图。

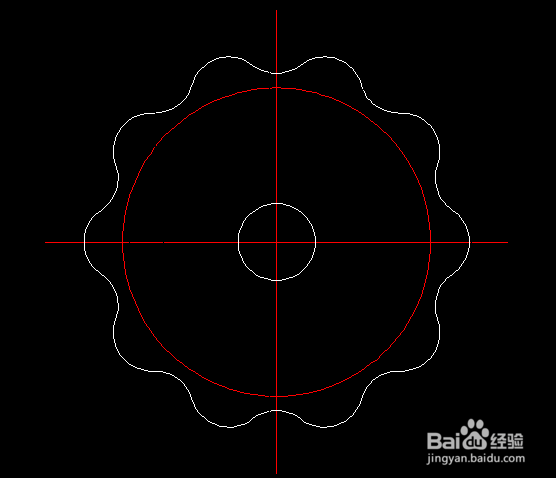

9、输入修剪命令tr，空格，选择边界，空格，左击选择要删除掉的线段。重复多次修剪，结果如图所示。
10、输入直线命令L，空格，画一条与辅助线重合的垂线，左击选择垂线，选择外端点，空格2次，关掉正交，输入角度2，空格，右击鼠标，点击确认。

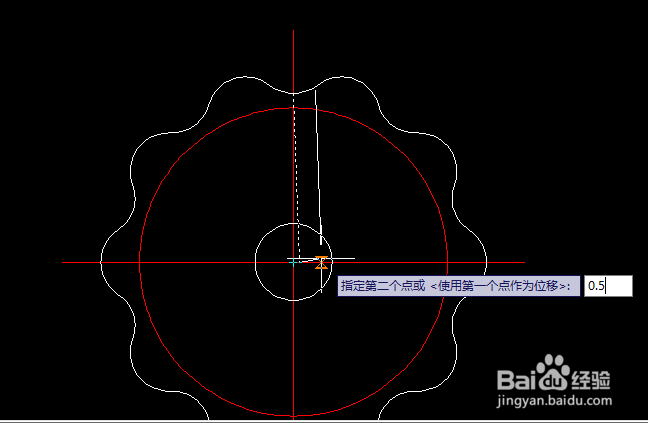

11、输入移动命令m，空格，选择直线，空格，选择移动基点，鼠标右移，输入移动距离0.5，空格。

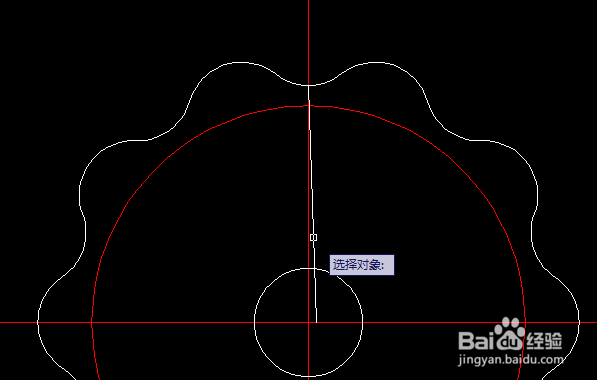

12、输入镜像命令mi，空格，选择直线，空格，选择对称轴，输入不删除原图案命令n，空格。如下图。
13、输入阵列命令ar,空格，对弹出的阵列窗口进行设置，结果如下图。

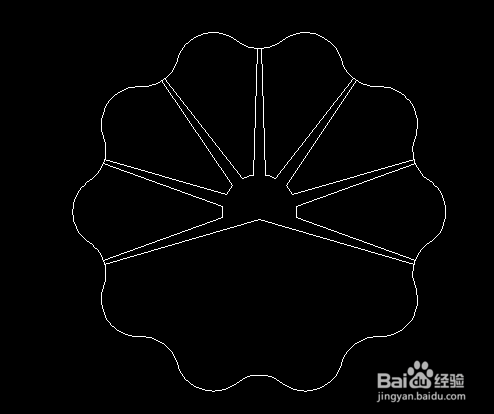

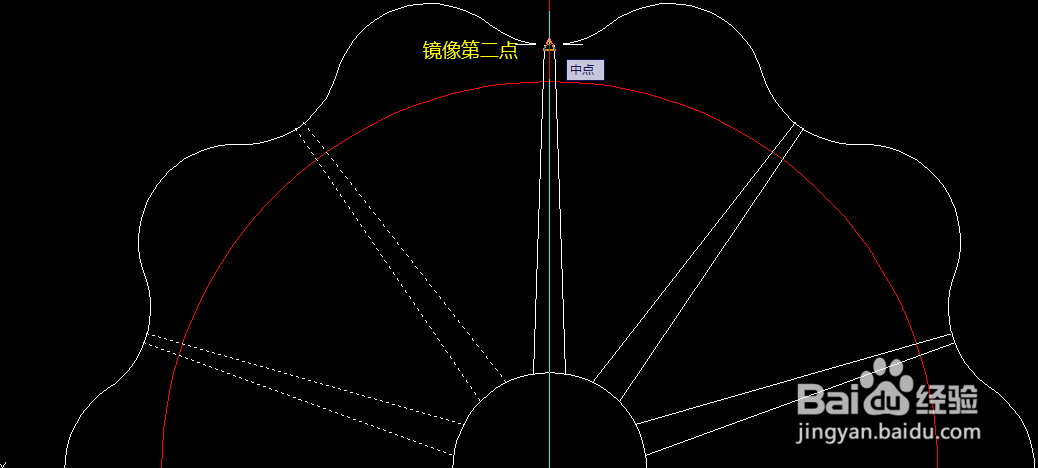

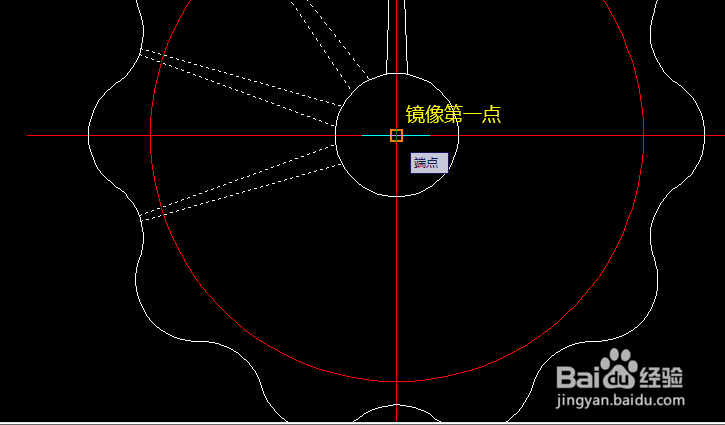

14、输入修剪命令tr，对图案进行修剪。输入镜像命令mi，空格，选择镜像对象，空格，选择镜像中心轴，输入n，空格，结果如图。

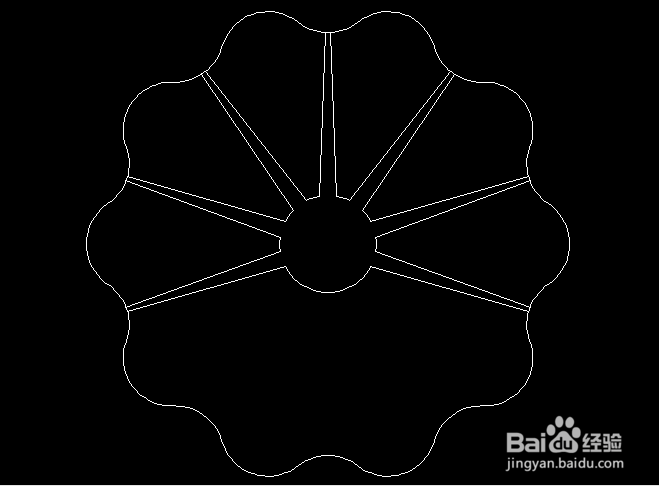

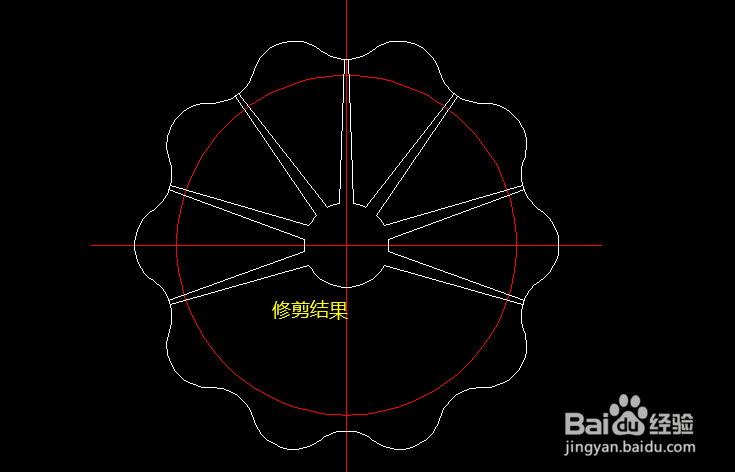

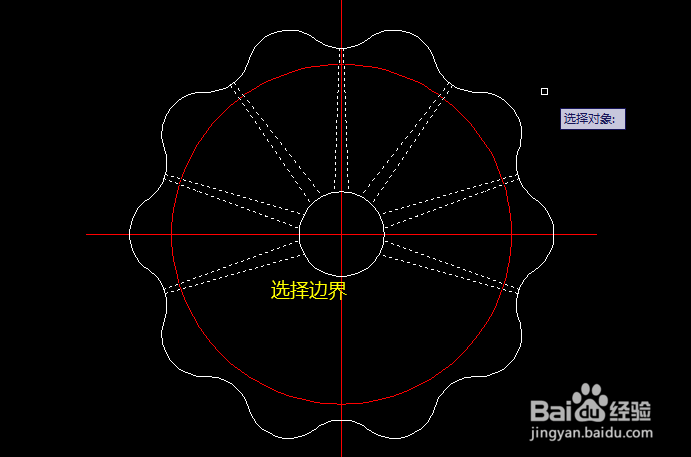

15、输入修剪命令tr，空格，选择边界，空格，左击选择要删除掉的线段。重复多次，修剪掉多余的线段，结果如图所示。

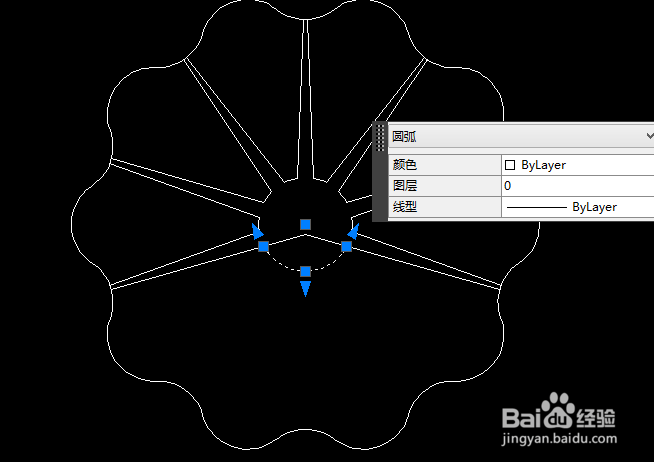

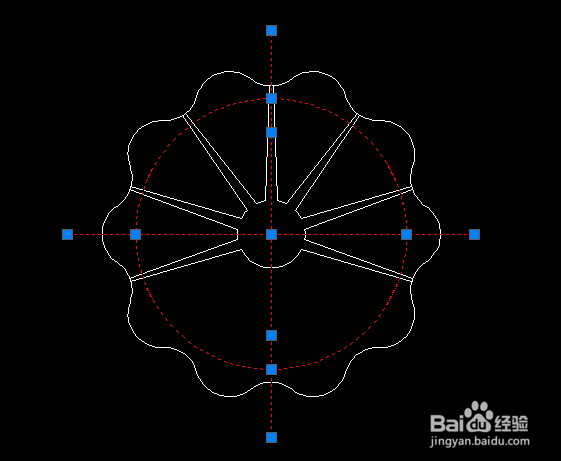

16、选择辅助线，右击鼠标，选择删除，如图。

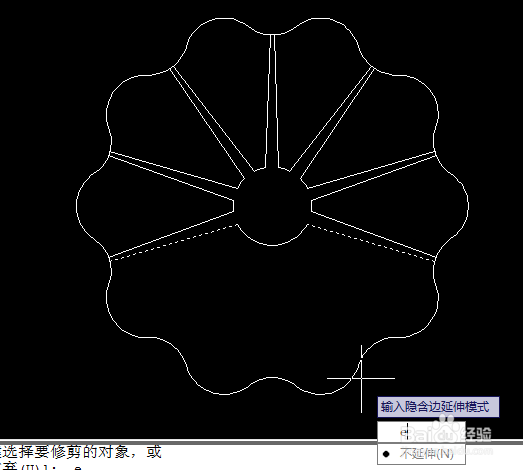

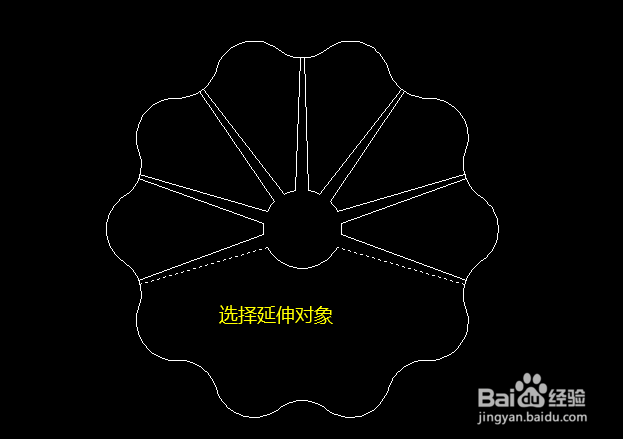

17、输入延长命令ex，空格，选择延伸对象，空格，输入边命令e，空格，输入延伸命令e，空格，分别选择两条边，空格，结果如图。
18、点击选择多余线段，右击鼠标选择删除。

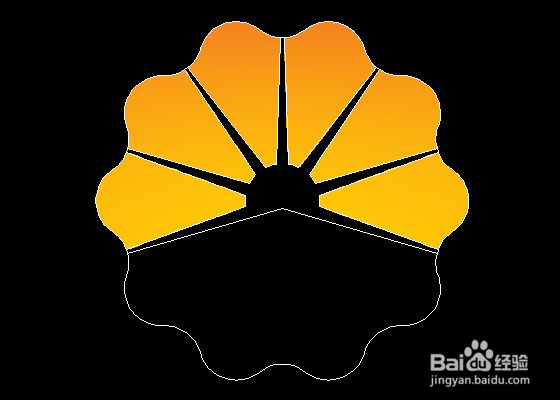

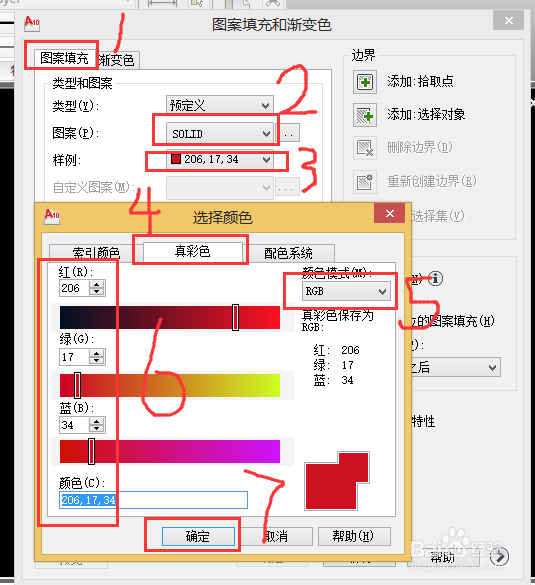

19、输入颜色填充命令h，空格，对图案进行颜色填充，如下图。

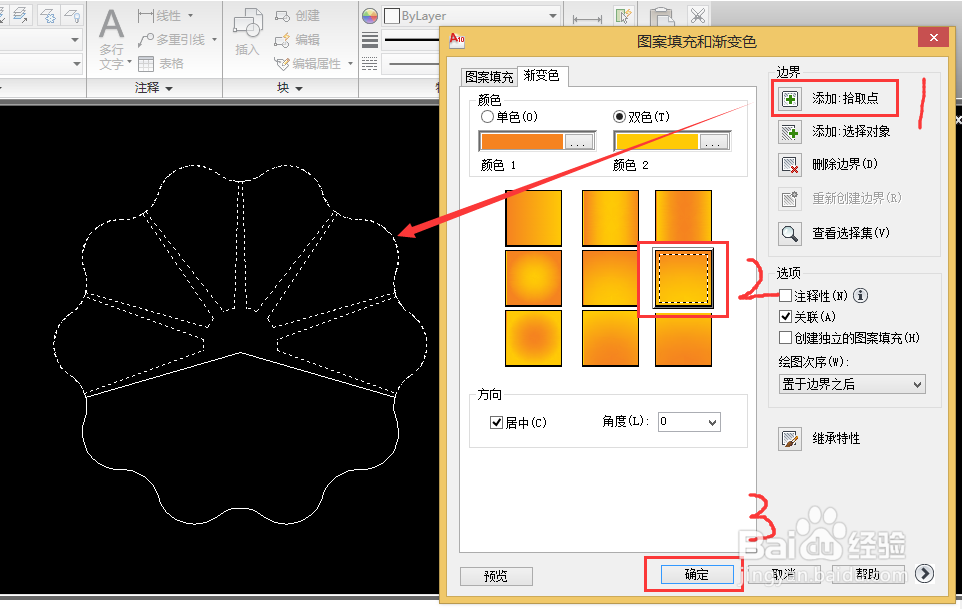

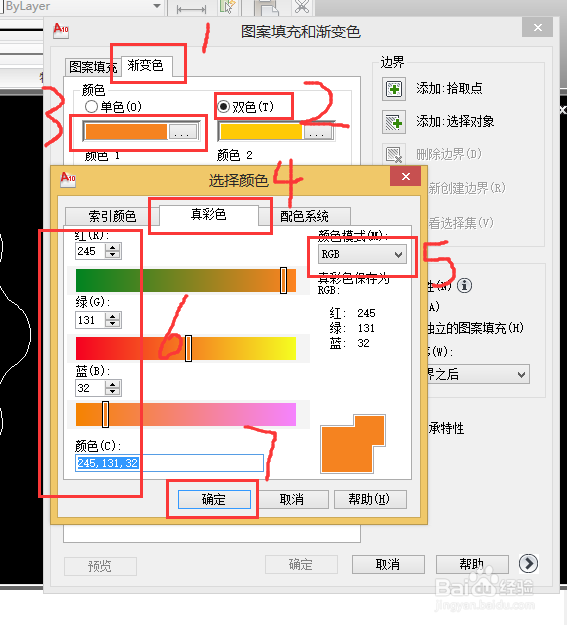

20、重复填充命令h，空格，把图案填充完整。中国石油的标志就画好啦，如下图。
