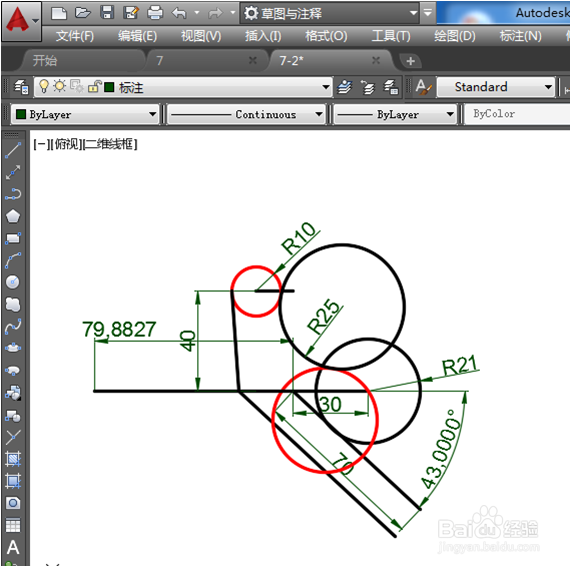

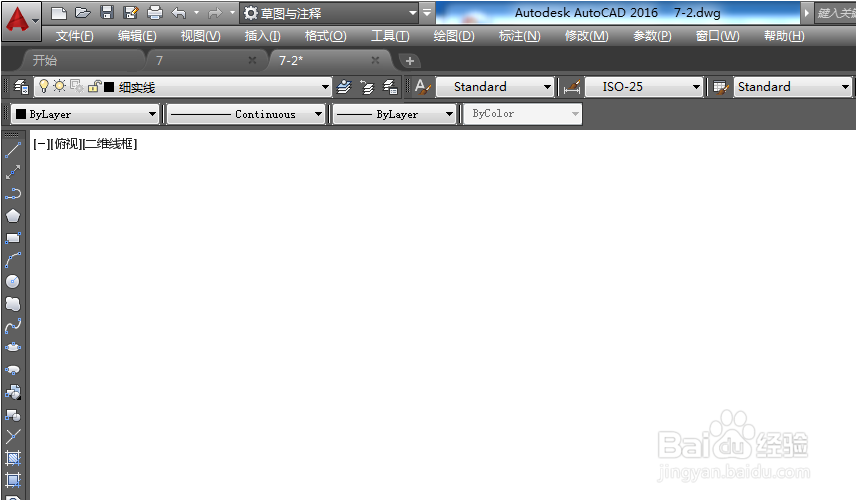

1、打开CAD软件，新建一个新文件。

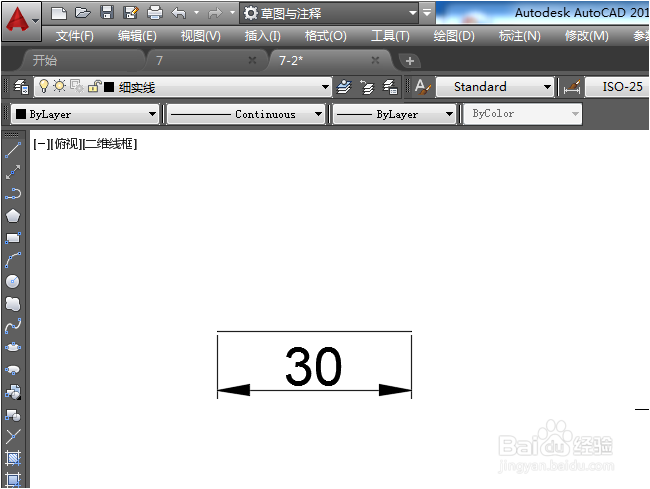

2、绘制30水平线。

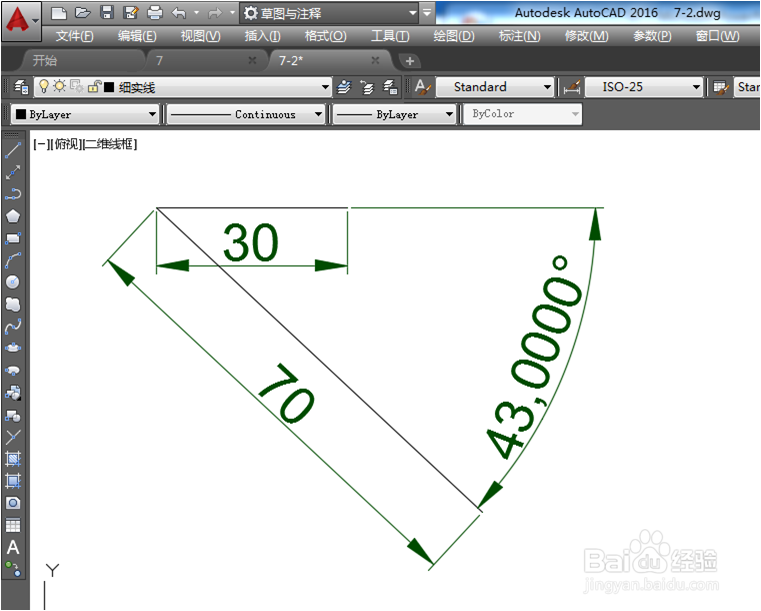

3、以30水平线左端点为起点、长70、角度与水平线为43度的直线，如下图。

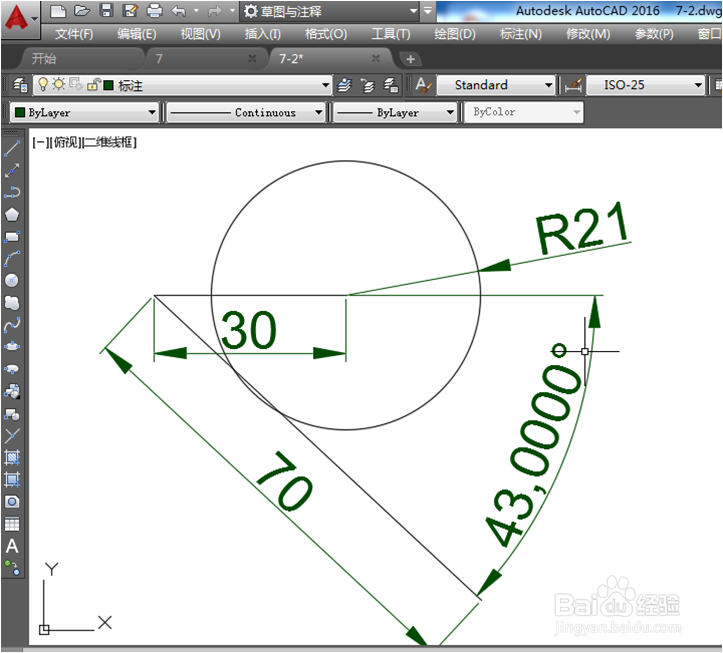

4、以30水平线右端点为圆心、半径21画圆，如下图。

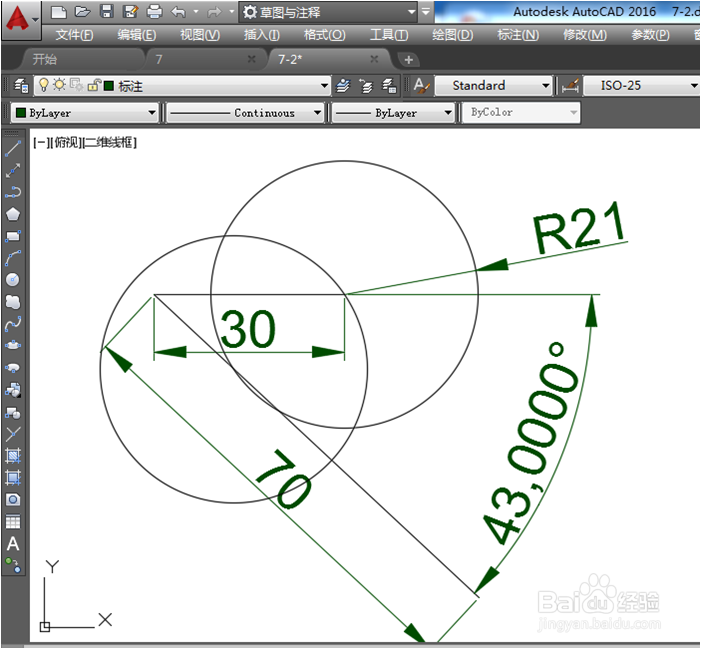

5、以R21的圆与直线70的上交点为圆心、半径21画圆，如下图

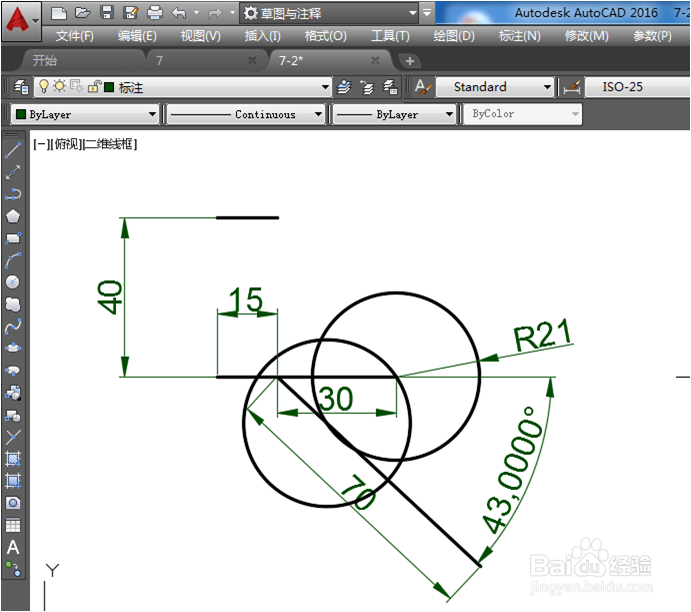

6、以水平线30的左端点为起点，向左绘制15的水平线，并向上偏移40

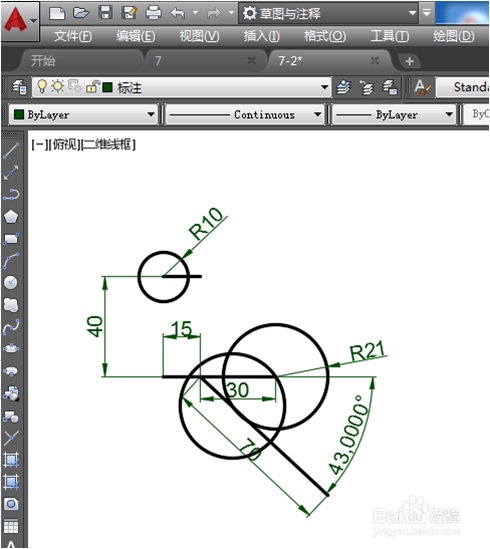

7、以上步骤偏移的水平线左端点为圆心，绘制半径10的圆。
8、向下偏移70直线，偏移距离为15。
9、用相切、相切、半径命令，绘制半径25的圆。（相切下图两个标记红色的圆）
10、加长水平线15（加长尺寸可以随意些，但尽量长些），延长70向下的偏移线，绘制题中左边直线。如下图

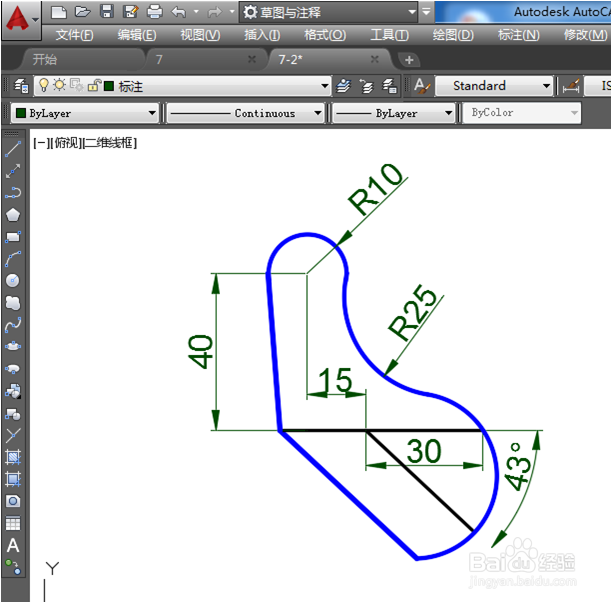

11、修整图形，修整后如下图。

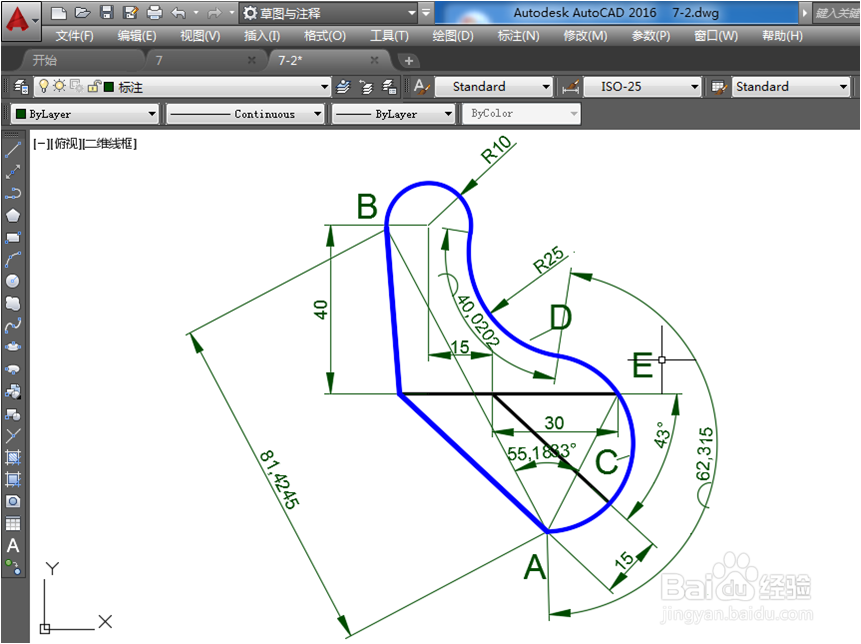

12、查询所求尺寸，角度，弧长，面积。结果：AB距离81.4245， C弧长=62.3150，D弧长=40.0202，∠BAE=55.183度，外围面积=2417.8909
