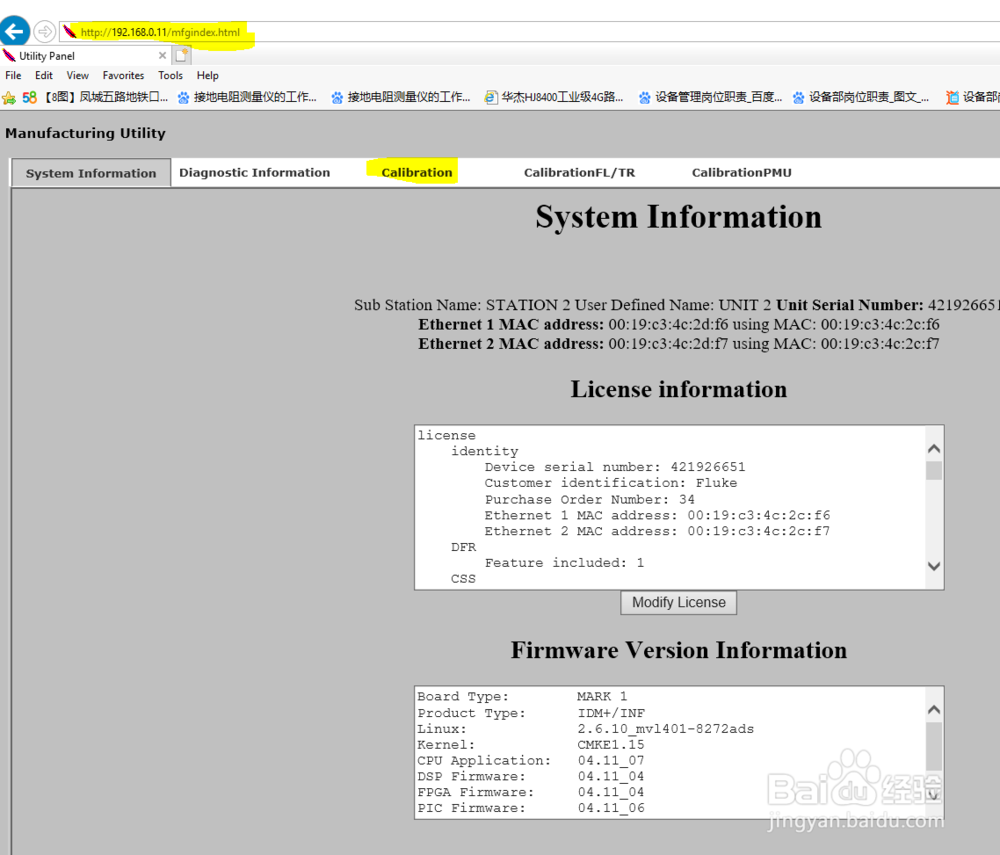

1、将PMD-A电能质量在线监测装置通过网线与PC成功连接后，在网页地址栏输入“192.168.1.11/mfgindex”并在弹出的页页中点选“calibration”,如下图所示 ;
2、点击新页面左下角的“calibrate system”按钮，可进入校准菜单；

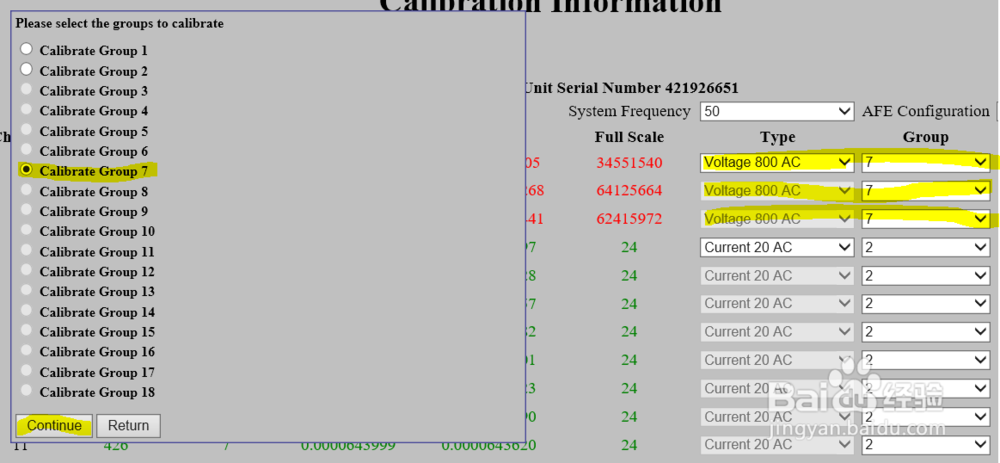

3、设置好待校准电压通道的电压类型及组号后（本例中为800V AC 第7组），点选网页左侧的“Calibrate Group 7”，然后点击 “Continue”按钮，如下图所示；

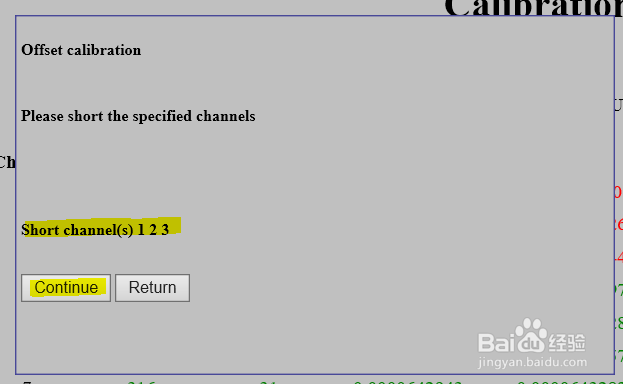

4、根据系统提示，短接待校准的全部电压通道后，点击 "Continue" 按钮，如下图所示；

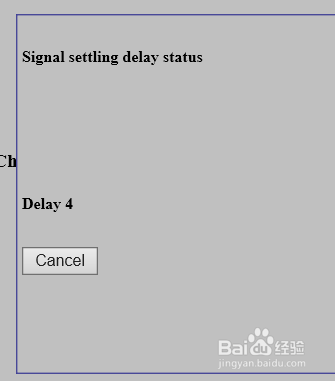

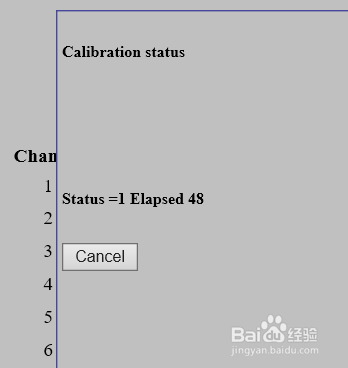

5、系统会提示如下两种状态，持续时间约为两分钟；

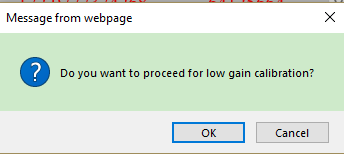

6、待出现下图所示的确认信息框时，选择“OK”按钮；

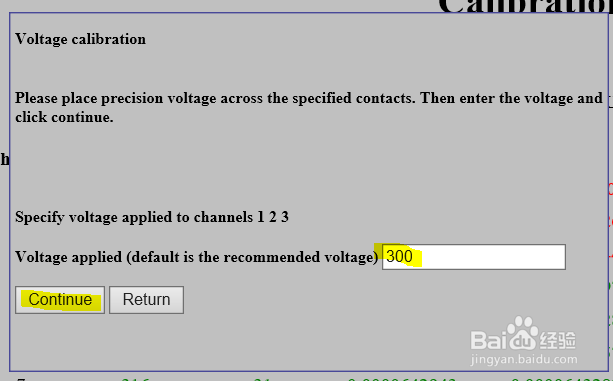

7、将待校准的全部电压通道与标准源输出连接后，根据下图的提示用标准源输出300V的电压并点击 “Continue”按钮；
8、系统再次提示上述第5步的显示后，最终会弹出下图所示的确认对话框，点击“OK”，进入 下一步；

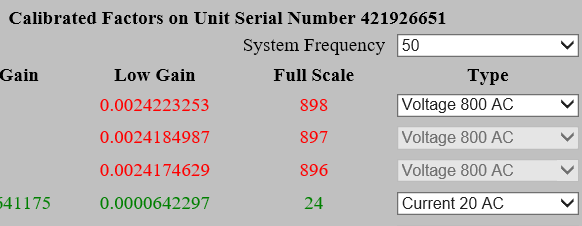

9、出现下图所示界面后（注意红色字体部分），电压通道的校准便完成了。

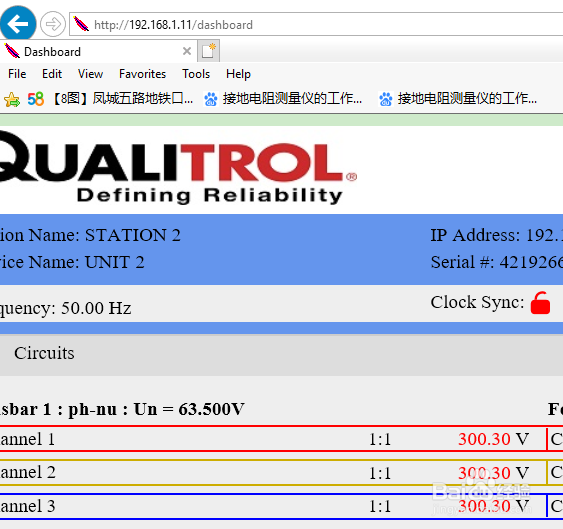

10、电压通道校准完成后，可通过以下网页查看实际的电压测量值；

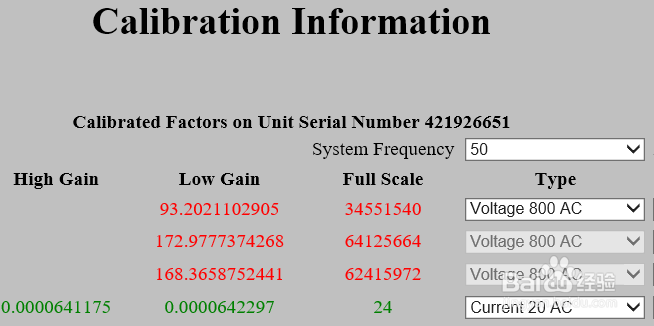

11、若校准完成后出现以下异常情况，一般原因是电压源输出的（300V）电压信号过低，请检查确认后重新校准。
