AutoCAD中样条曲线的绘制经验

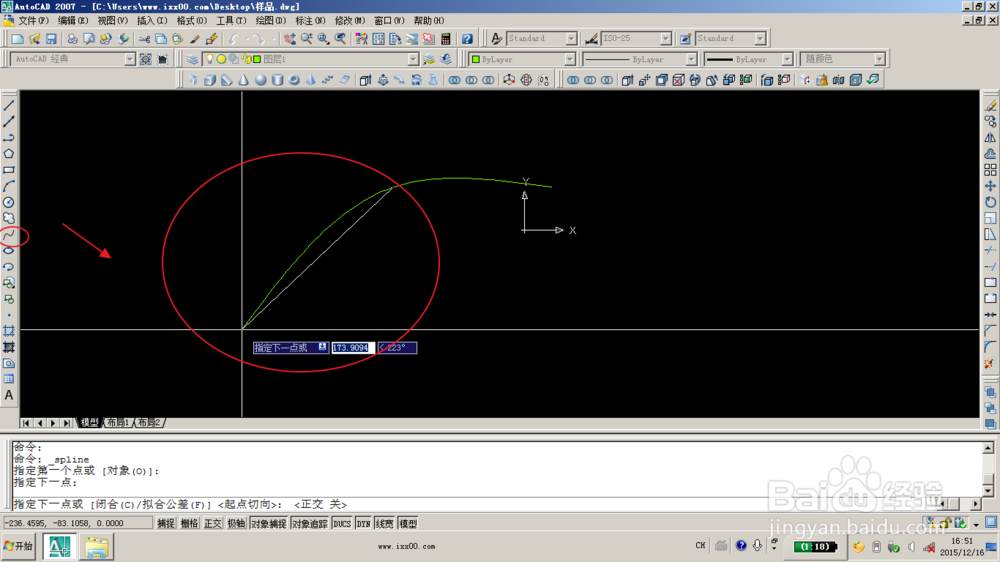

1、如图，样条曲线拟合所有两点之间的弦。可以通过绘制折线得到他的拟合曲线。

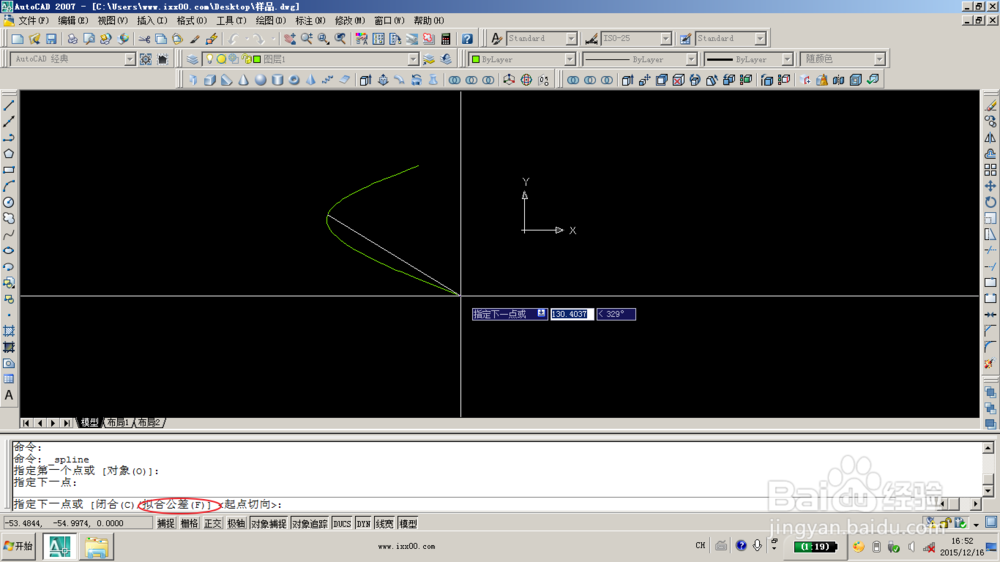

2、其重要的参数为拟合公差，下面我来做一个演示。

3、设置拟合公差为5，如图，相应的拟合位置偏离了参照点5mm。

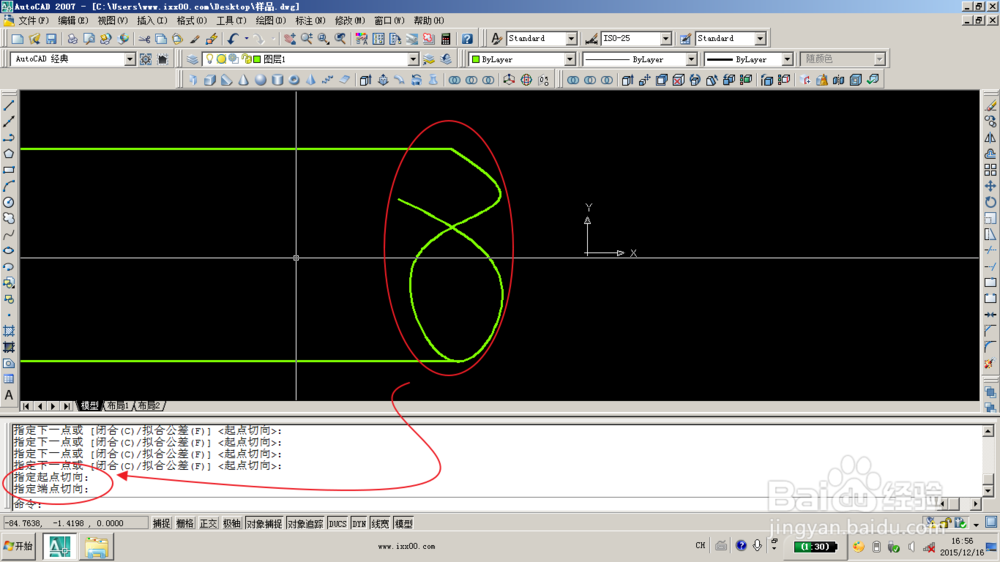

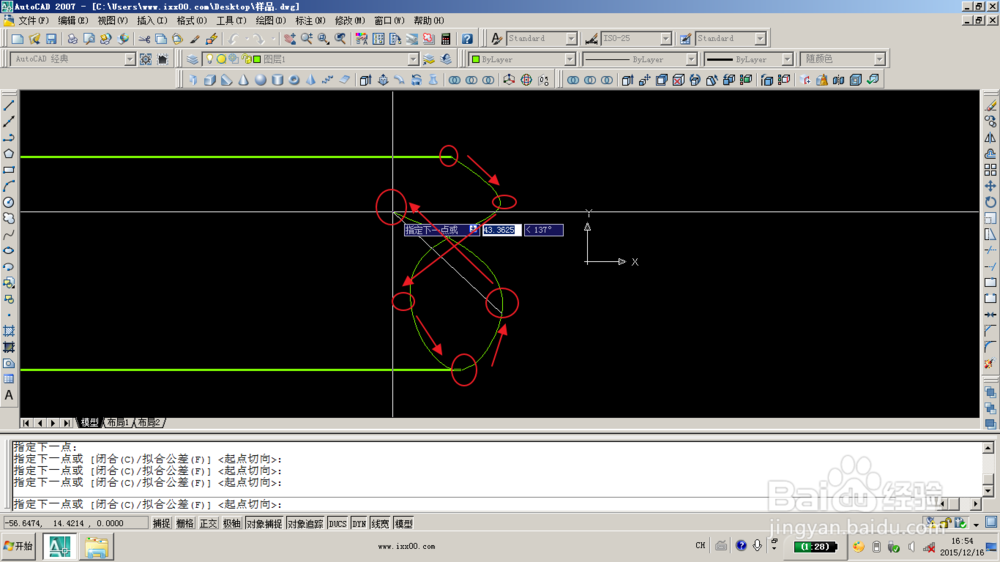

4、以绘制管口切断处，以或上角为起点为例。顺序如图所示。绘制完成后，需要三次回车确定拟合切向。可以默认不做任何设置。

5、需要多次练习才能完全掌握，请多次练习

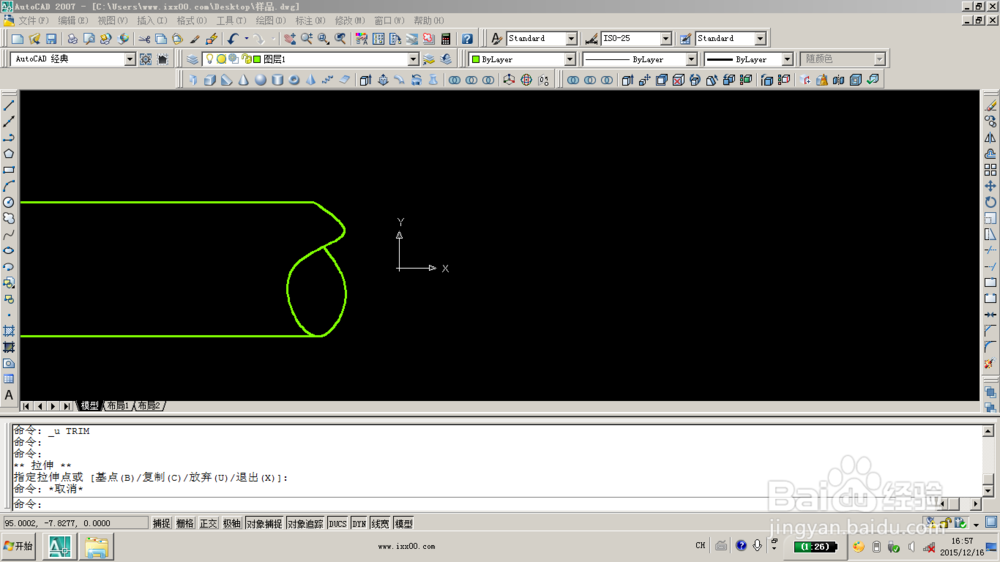

6、图为拟合完成的管口断面，需要使用夹点编辑，无法使用修剪命令去掉多出的头。

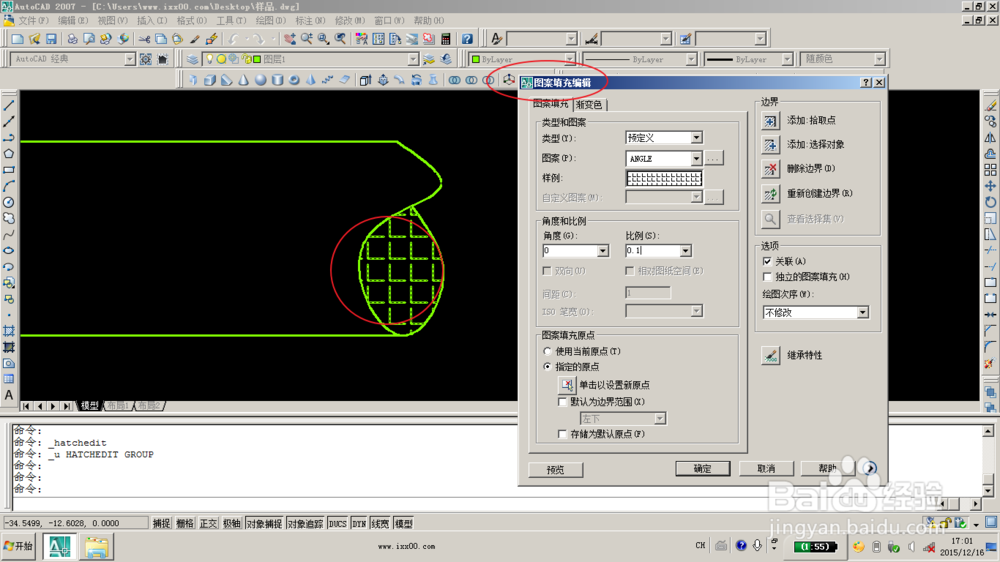

7、绘制管口时我们可以对其进行填充，以显示为管道内壁。
