一、简介
光数字继电保护测试仪是结合电力现场情况、众多电力用户经验自主研发的便携式新产品,采用高性能DSP处理器、大规模FPGA、百兆光以太网通信等技术,可支持IEC60044-8、IEC61850-9-1/2和GOOSE的数字式继电保护测试仪,为符合IEC61850-9-1/2、IEC60044-8、GOOSE规约的数字化保护、自动化装置和仪器仪表提供了完整的测试方案,适应了数字化变电站的发展需要。参考:http://www.yzceshi.com/jidian.asp
二、产品硬件特点
(1)提供4路100Mbps光纤以太网接口,可用于输出符合IEC61850-9-2/9-1规约的采样值报文,同时还可以用于GOOSE报文发送与接收;
(2)可输出3路符合IEC60044-8规范的FT3格式采样值报文;
(3)对于采样值报文,其通道功能、通道数目、采样速率、ASDU数目等均可进行自由设置;
(4)对于GOOSE报文,其通道数目、发送间隔时间、控制块信息等均可自由配置;
(5)兼容传统模拟开关量处理,提供8路模拟开关量输入和4路模拟开关量输出,同时开入量能够自动识别带电位和空接点的输入信号;
(6)支持12路模拟小信号输出;
(7)支持12路直流电压源输出;
(8)支持GPS同步;
(9)提供1个RJ45以太网口,负责与上位机软件通信;
(10)完备的信号指示:在前面板上提供IEC61850-9-2/9-1以及GOOSE的光纤以太网接口的链接和收发状态指示,以及IEC60044-8的光纤接口的发送状态指示,所有硬接点的开入、开出量在前面板上均有相应的状态指示灯;
(11)所有光纤接口均为ST接口,接线稳定可靠;
(12)体积小、重量轻、使用方便。
2.2产品软件特点
(1)兼容WINDOWS XP、WINDOWS 7等操作系统;
(2)界面风格统一、分类清晰、操作方便、并提供了丰富的设置量和状态量显示画面;
(3)支持手动配置、SCL自动解析配置、报文监听配置、读取保存配置等四种配置方式,方便对数字测试仪进行配置;
(4)支持对模拟小信号的配置;
(5)支持对网络中的报文监听及分析、数字输出波形的监视、有效值与相位的计算;
(6)支持SCL解析与当前配置内容进行对比,快速定位配置差异,提供覆盖配置功能,迅速完成调试任务;
(7)支持报文监听配置与当前配置进行对比,快速定位配置差异,提供覆盖配置功能,迅速完成调试;
(8)支持对配置文件的保存、修改、删除等管理,方便重复调试任务;
(9)支持序号偏差、丢帧测试、同步测试、品质测试、序号跳变、错值测试等多种采样值异常模拟;
(10)完善的试验数据归档功能:所有试验数据采用数据库管理方式,能够将历次试验的有效结果数据分类归档保存,并提供了相应的维护和查询功能,方便用户随时查询和管理任意的历史结果;
(11)完备的试验报告功能,用户可以随时生成试验报告,并能够以网页、word格式保存报告或直接通过打印机输出报告;
(12)完备的试验功能,能够对各种类型的保护装置及元件进行测试;
(13)独特的继电器特性模块,包含国内外绝大部分型号继电器的特性模板,只需输入定值即可直观的显示对应保护元件的特征图形;
(14)提供完备的电气信号量及状态量的显示;
(15)多种模拟量参数的设置方式:可以任意选择相-地、相-相、序分量、阻抗等输入方式,并可任意切换;
(16)独特的输出信号自定义模块,可以根据需要编辑各种复杂的信号输出流程;
三、手动试验
手动试验模块是继电保护测试仪的最基本便捷的试验模块，它适用于各种试验，可由用户自由添加各模拟量的数值，纯手动操作，直观、方便。在此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对试验对象测试的目的。改变输出电压、电流、阻抗及序分量等有直接参数输入、改变步长和保持按钮三种方式。
设置输入方式：包含相电压电流（L-N）、线电压相电流（L-L）、序分量、阻抗、功率、直流等六种参数输入方式选择。电压和电流角度均以极坐标水平零度为参考，逆时针超前（如第一象限）为正角度，滞后（如第四象限）为负角度。电压或电流的角度大小或正负不能决定电流的方向。电流方向的定义是以电压为参考，看电流与电压的相位关系。一般先定义线路阻抗角为Phi=600（如35kV线路阻抗角），则900接线中电压与电流的关系为，判定为正方向。电压超前电流为正角度，电流超前电压为负角度。使用时注意它们的区别。
输入方式选择阻抗时提供两种阻抗表达方式：极坐标复平面方式（阻抗模值Z、阻抗角Phi,感性阻抗角度Phi大于零、即为正角度）和直角坐标复平面方式（电阻R、电抗X）。计算公式对应两种阻抗测量方式（恒定电流、恒定电压）。
故障类型，在给出的四种相间故障（A-B、B-C、C-A和A-B-C）、六种接地故障（A-E、B-E、C-E、A-B-E、B-C-E、C-A-E）选择一种故障类型（E表示接地故障）。
通过操作界面按钮实现输出量的递增、递减和保持。
故障类型、输入方式与电压、电流输出量智能关联，防止不必要的无意义的参数输入。

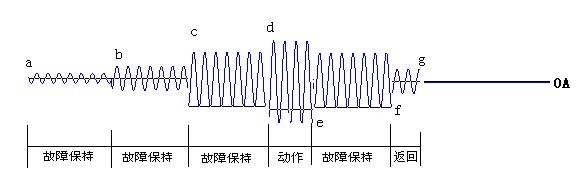

手动试验模拟故障输出量前后关系用时序图表达，以电流保护试验为例如下图所示。从a点到b点为初始值的保持时间，在b点电流值增加了一个步长，从b点到c点为该值下的保持时间，在d点电流值又增加一个步长，假设此刻达到了动作值，则经过电流继电器的动作时间，（试验结束方式选择动作后结束时，试验终止）在e点电流将下降，测试返回值，如图假设在f点达到返回值，在g点继电器返回，则fg之间为返回时间。
