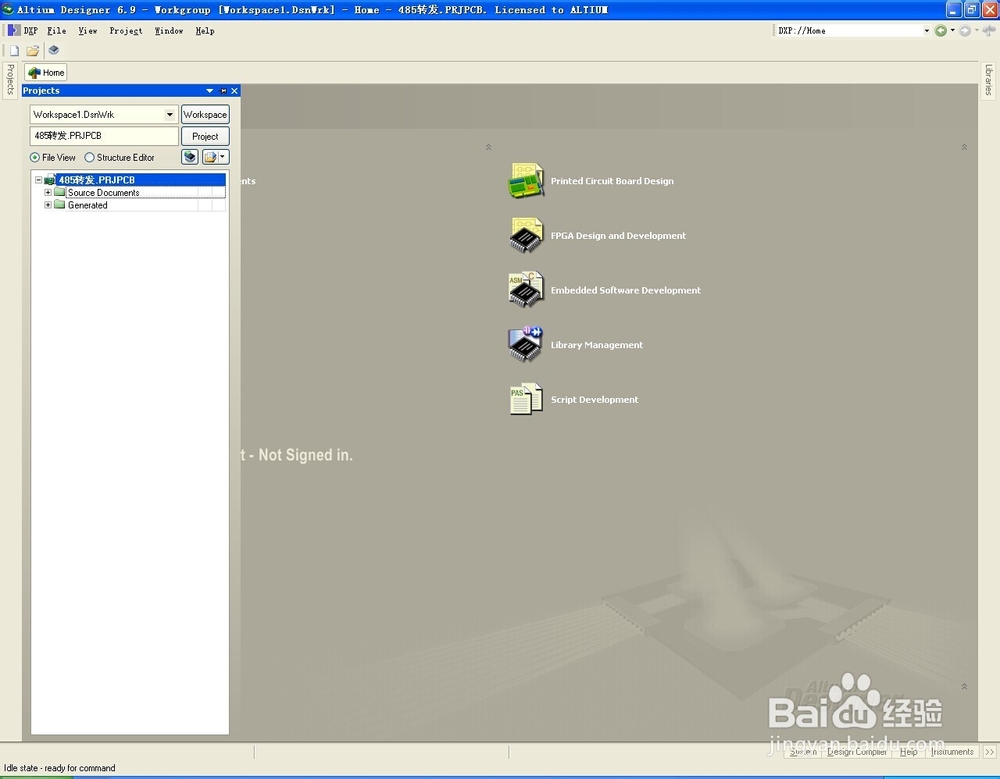

1、首先打开需要拼板的工程文件。

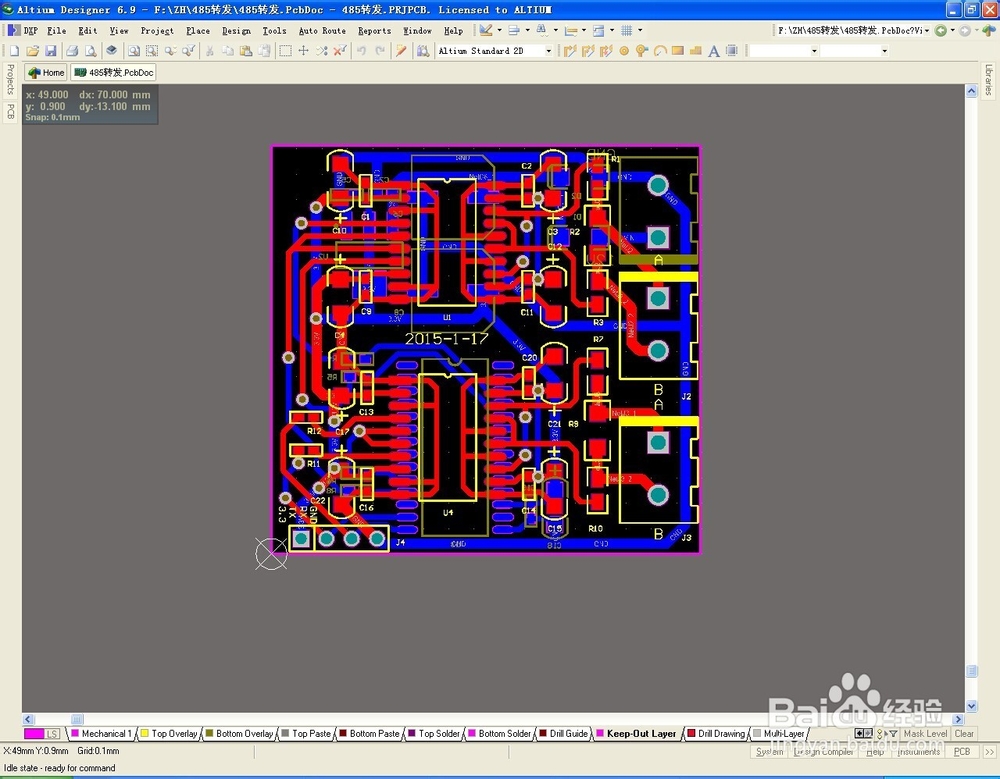

2、打开PCB文件，进行PCB编辑页面。

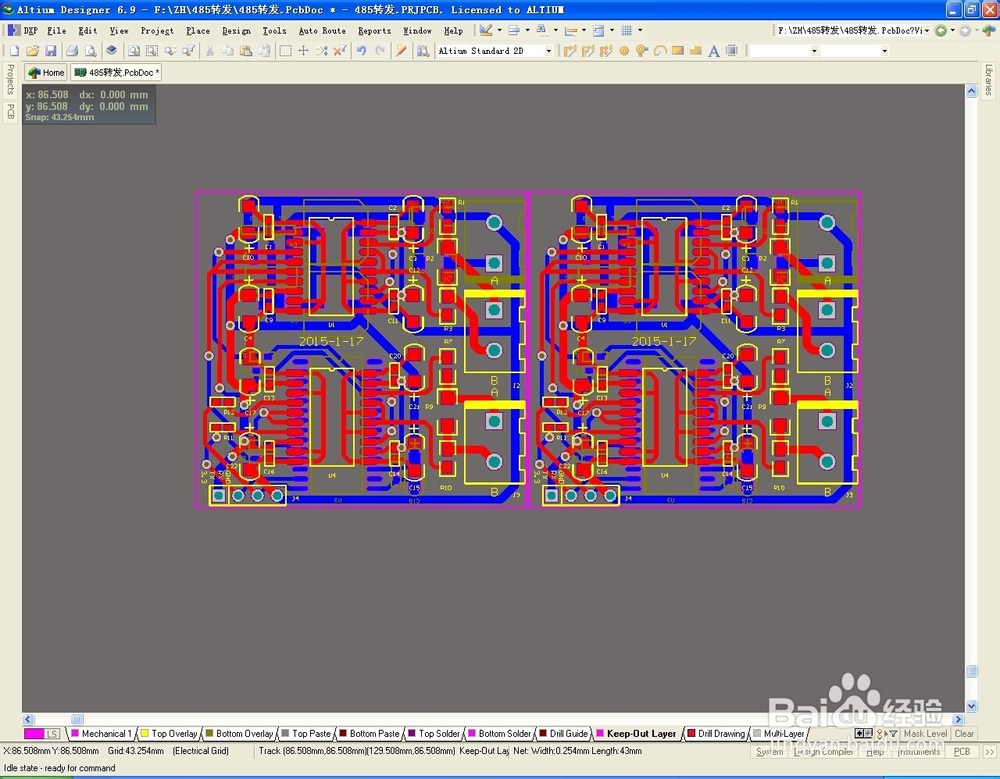

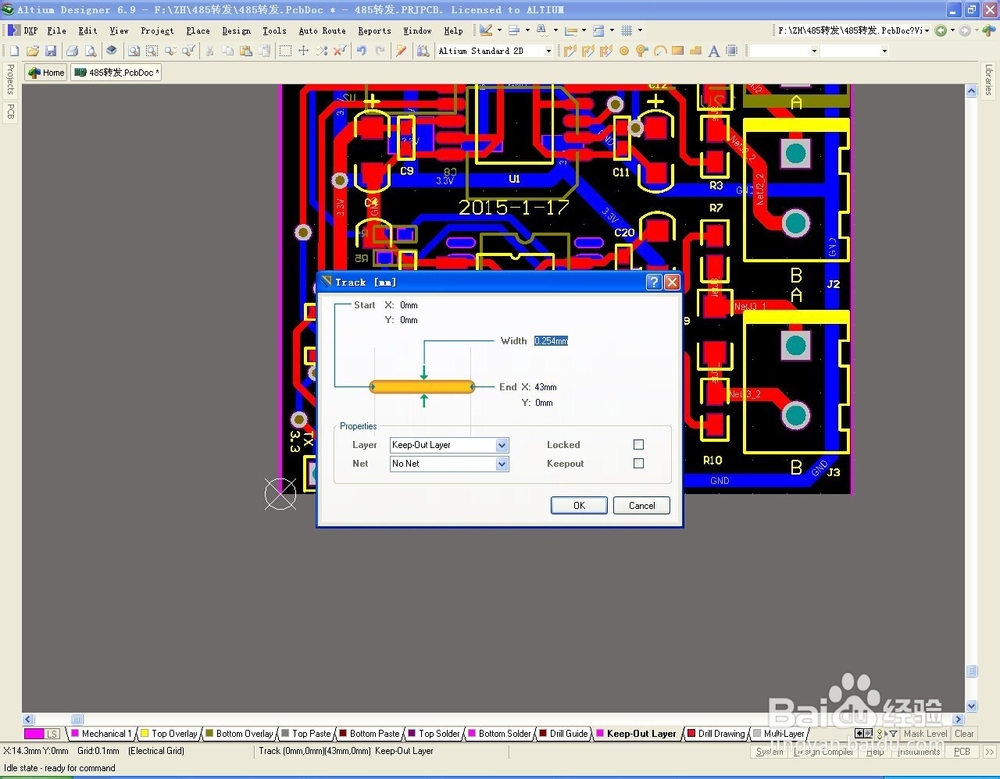

3、第一种方法直接复制粘贴，先知道X轴线的长度是43MM，线径是0.254MM，所以我们要在43.254MM的位置进行放置另一板复制的板，因为工艺无间隙拼板的距离是0.5MM。

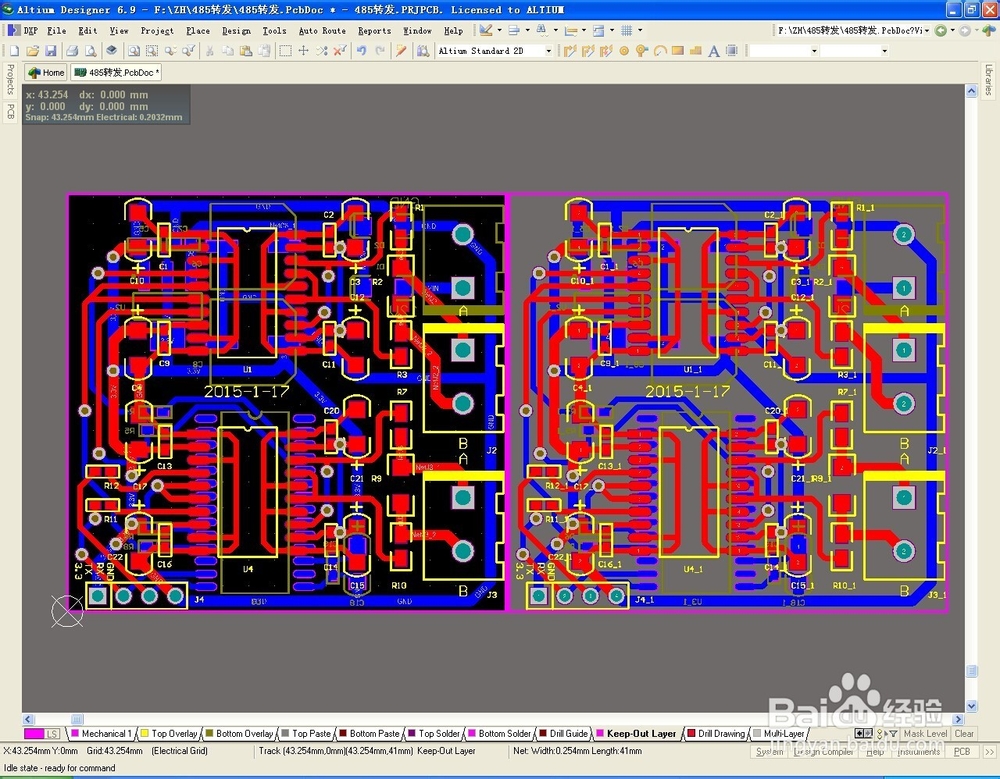

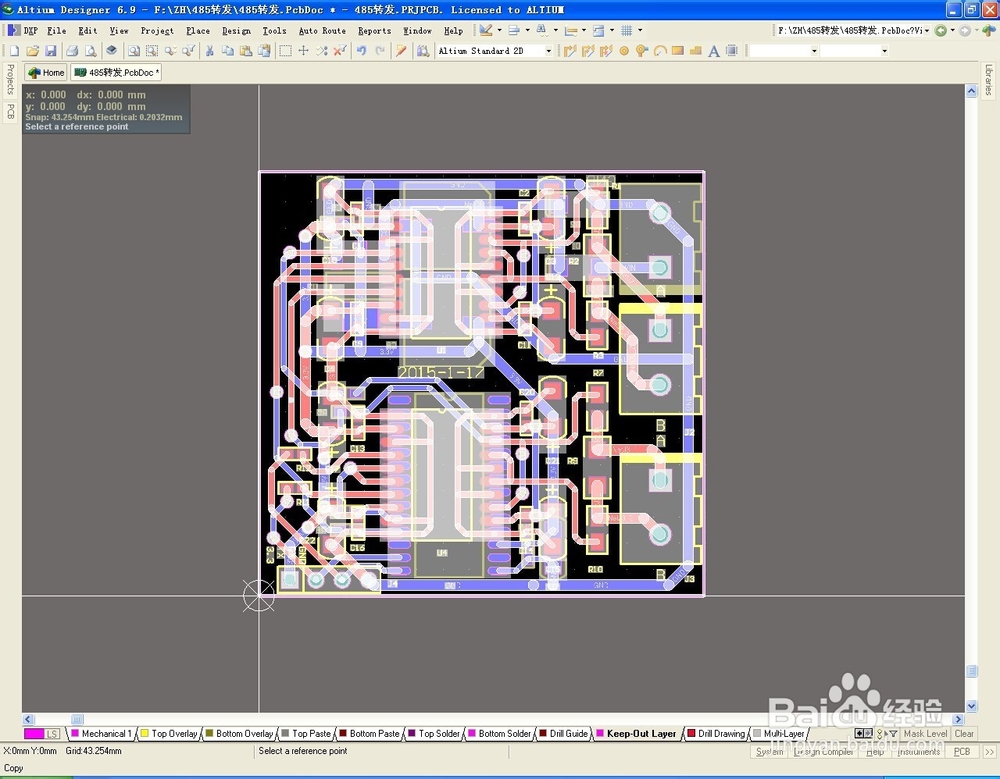

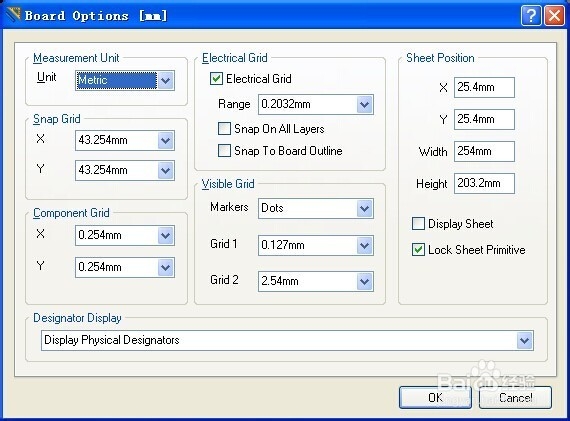

4、按下快捷键D+O，切换到Metric公制尺寸，输入43.254MM，点OK，Ctrl+A选中整个图后，按下Ctrl+C在坐标原点进行复制，然后按下Ctrl+V进行粘贴，鼠标往X轴移动一格就好了，点下鼠标完成粘贴。

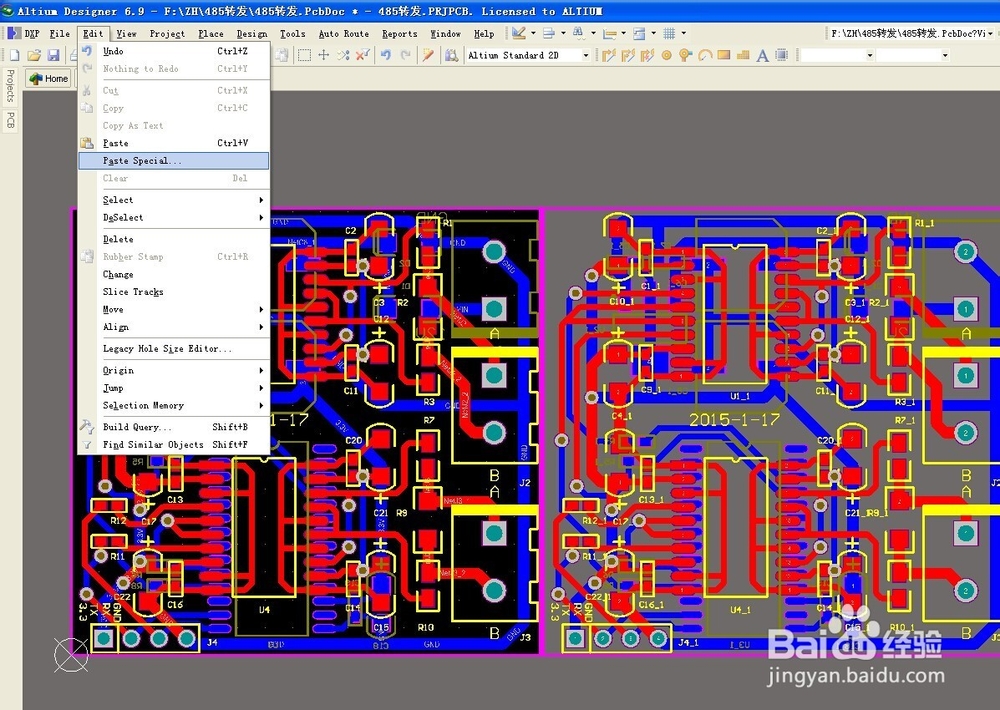

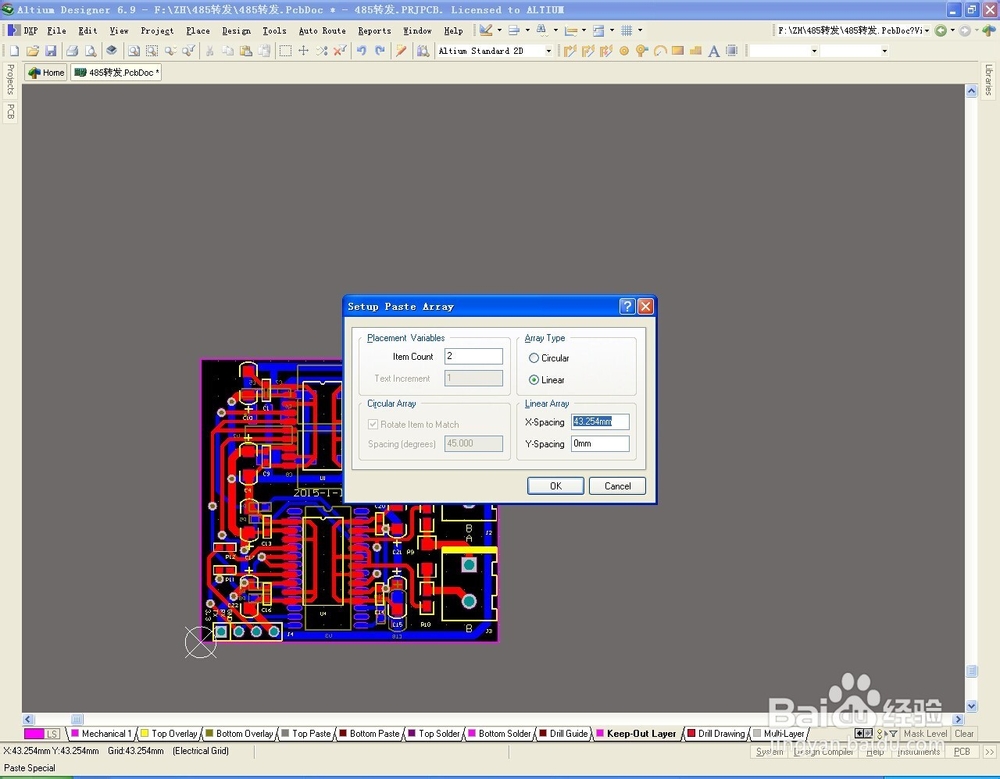

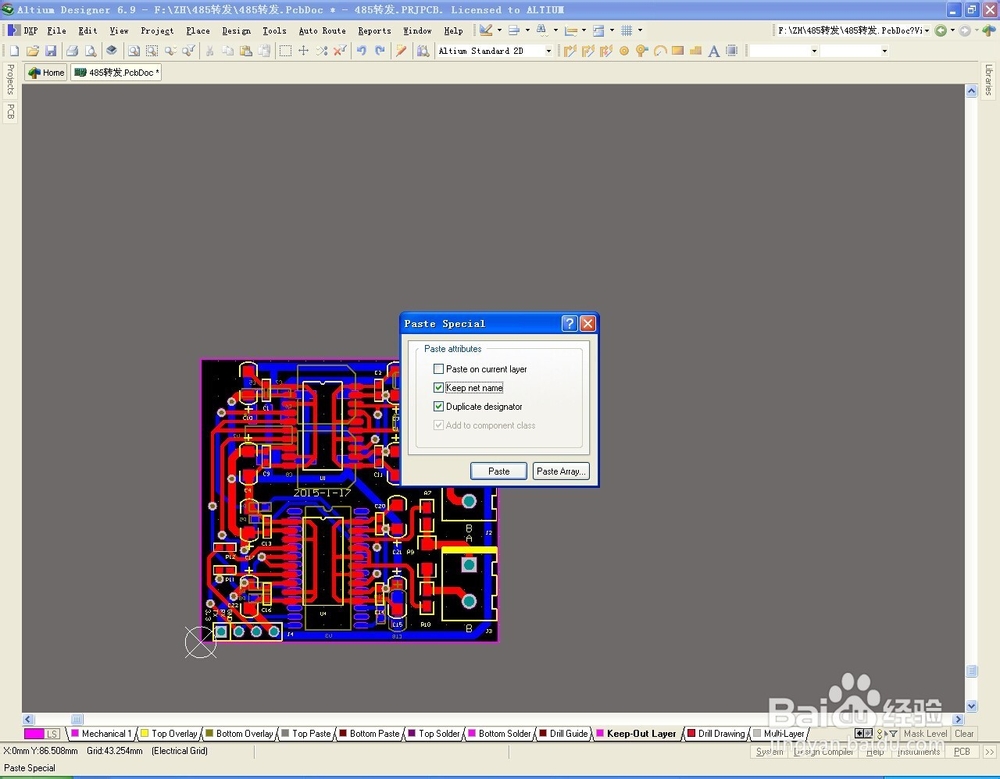

5、第二种方法是利用菜单栏的工具进行操作，两者各功能都是实现拼板操作，首先按上面方法进行复制后在，Edit ——》Paste Special…，勾选中间两个就好了，点击Paste Array…，选择数量为2，X间距为43.254。

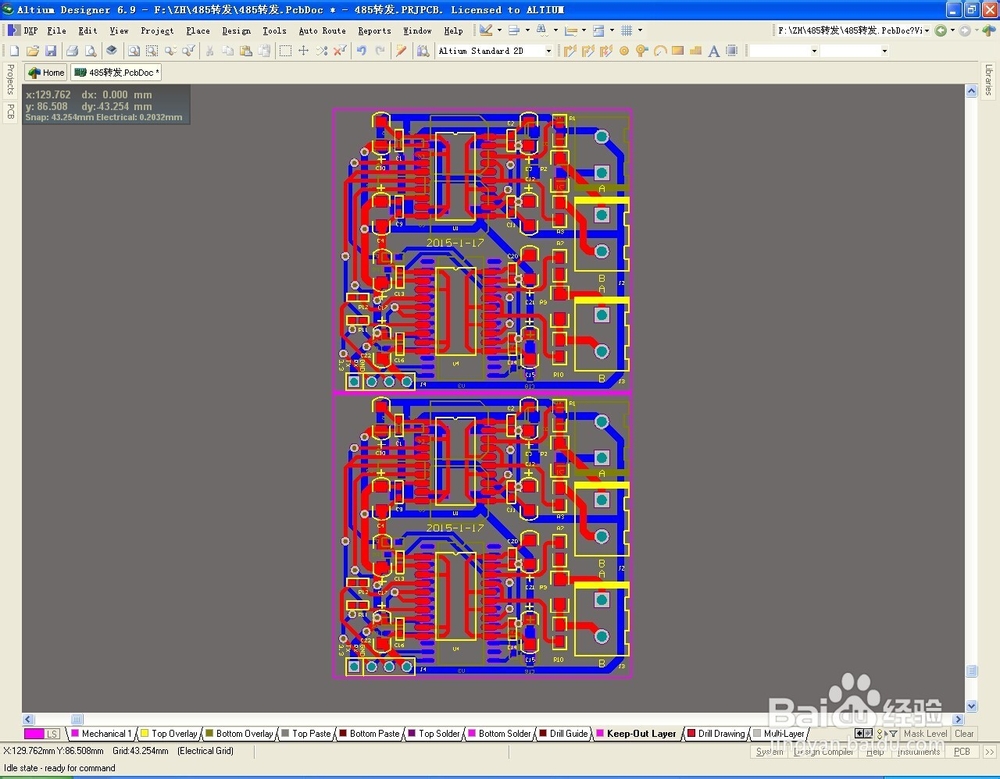

6、在Y轴的粘贴按上述方法大家试验一下，要学会举一反三，才能做到真正掌握的目的。
