cadence16.6 学习026-如何制作0805阻容封装

时间:2024-10-15 23:21:37

1、打开pad designer软件从开始菜单中打开cadence文件夹,从选项中选择pad designer;

cadence16.6 学习026-如何制作0805阻容封装

2、制作0805对应焊盘打开pad designer ,parameter选项中设置单位和精度,单位设置公制mm,精度设置为4;

cadence16.6 学习026-如何制作0805阻容封装

3、根据标准绘制焊盘参考0805标准焊盘参数,设置对应层参数;然后命名焊盘:smd_rec_1_3_1_2,保存焊盘,关闭软件;

cadence16.6 学习026-如何制作0805阻容封装
cadence16.6 学习026-如何制作0805阻容封装

4、打开PCB Editor软件选择file--new,drawing type选择 package symbol ,确定保存路径和名称,点击确定;

cadence16.6 学习026-如何制作0805阻容封装

5、放置焊盘设置design parameter-- design 的单位和绘图范围 ,setup颍骈城茇-grid设置栅格,然后选择layout--pin,从右侧options中找到前面保存的焊盘(注意路径);

cadence16.6 学习026-如何制作0805阻容封装
cadence16.6 学习026-如何制作0805阻容封装

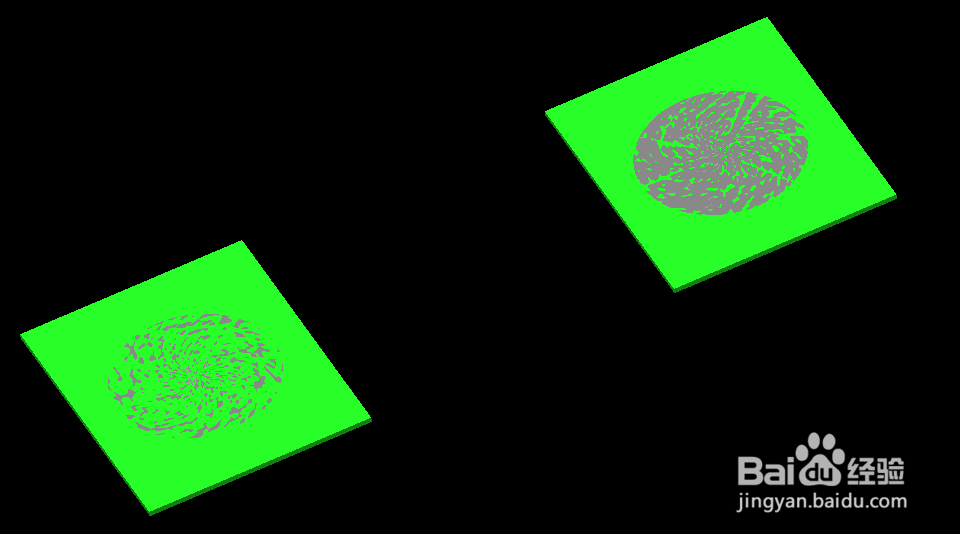

6、绘制占位尺寸和参考标号利用命令的坐标放置两个焊盘,然后绘制占位尺寸、丝印、参考标号、装配标号等信息,下图分别是2D和3D图;

cadence16.6 学习026-如何制作0805阻容封装
cadence16.6 学习026-如何制作0805阻容封装
