AutoCAD 不封闭图形图案填充

1、这是一个有缺口的三角形，缺口宽度大约12个单位。下面我们以这个三角形为例，进行演示。

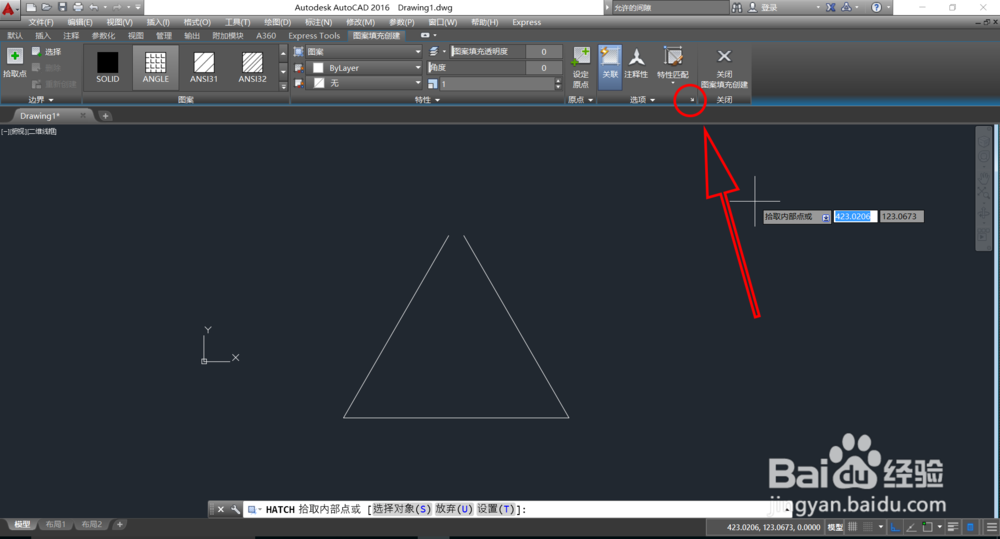

2、按下H键，空格，出现“图案填充创建”上下文菜单，按下“选项”面板中的小箭头，弹出”图案填充和渐变色“对话框。

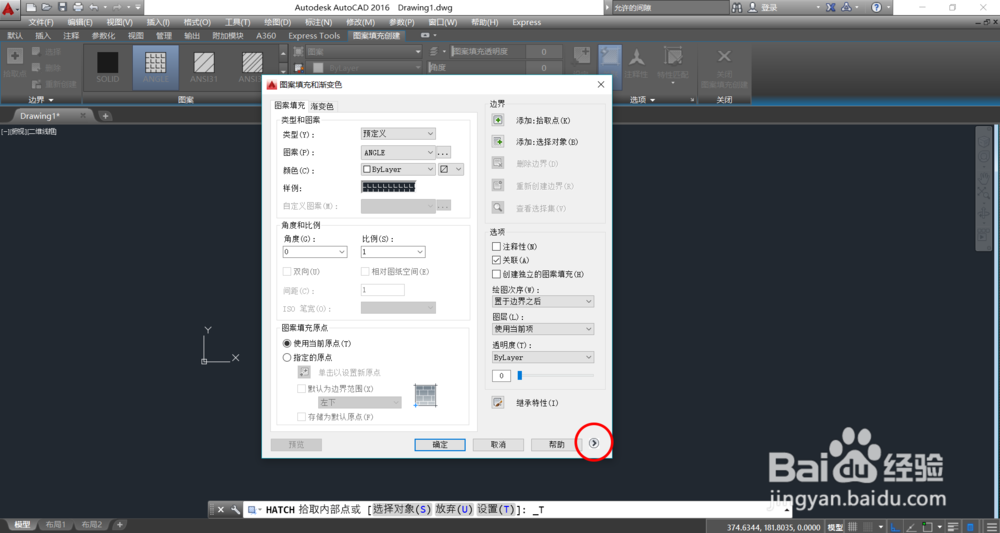

3、单击对话框右下角的小箭头，将对话框展开。

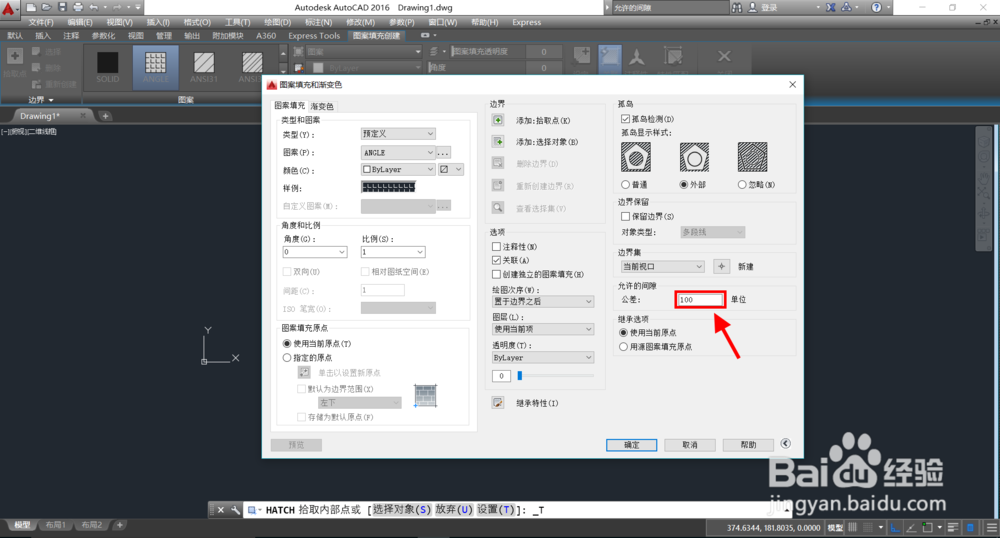

4、调整“允许的间隙”，“公差”只能是0到5000之间的数，小于该值的间隙将被忽略。这里我们设置为100。

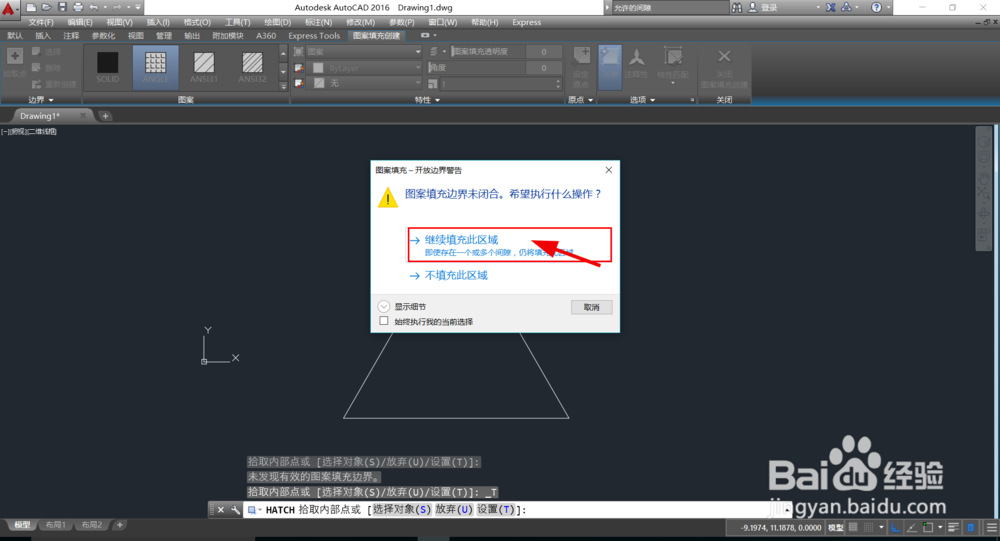

5、单击要填充的三角形，弹出一个警示窗口，单击“继续填充此区域”。

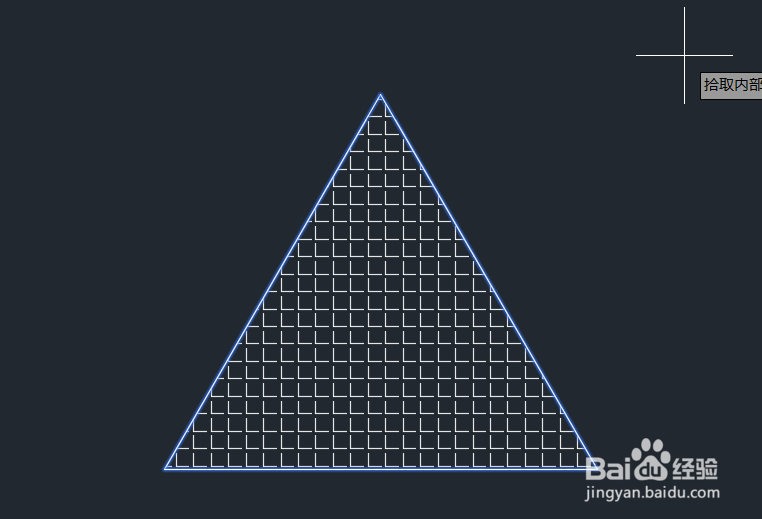

6、这样我们就完成了不封闭三角形的图案填充。
