1、如下图所示，

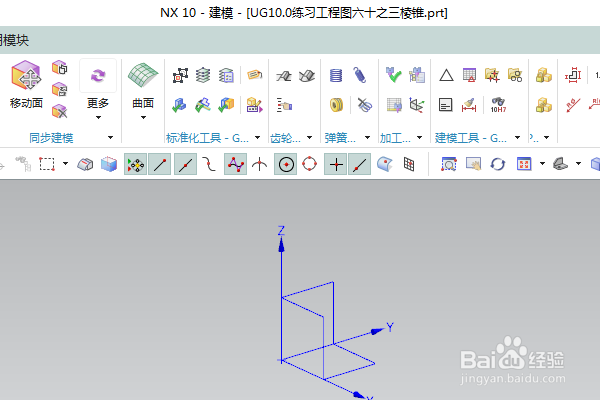

打开UG10.0软件，新建一空白的文件，
另存为：UG10.0练习工程图六十之三棱锥
2、如下图所示，

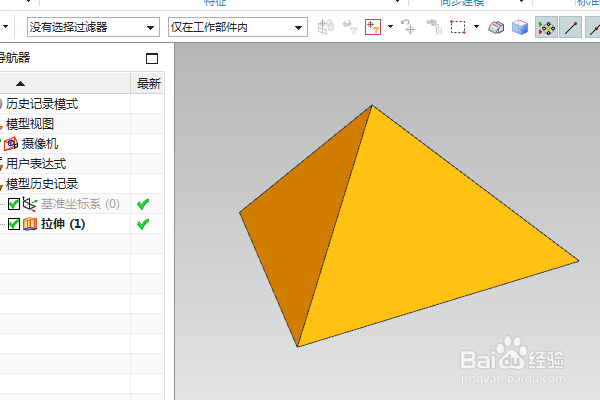

快速创建一个三棱锥实体，作为演示所用，
隐藏基准坐标系。
3、如下图所示，

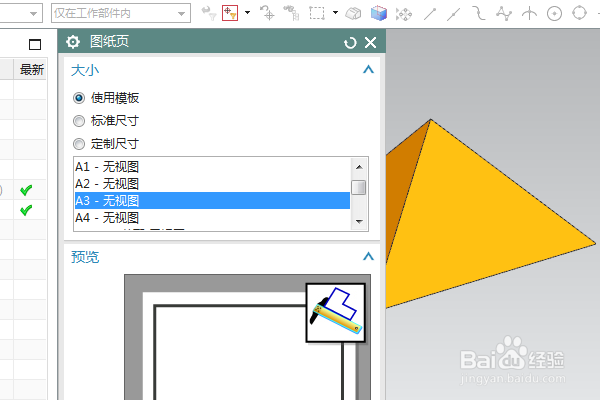

执行【应用模块——制图——新建图纸页】‘’
选择“使用模板：A3-无视图”，
点击确定。
4、如下所示，
关闭向导，

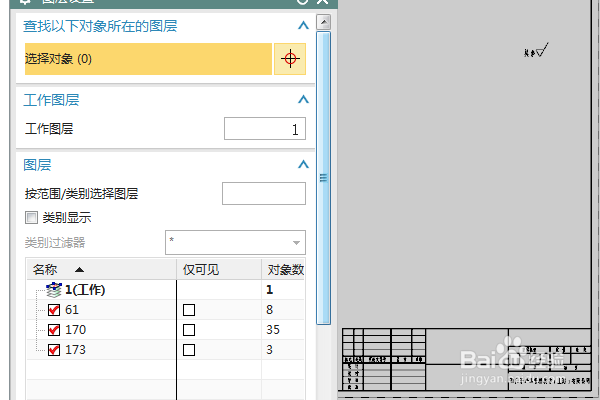

执行【菜单——格式——图层设置】，
勾选“图框”所在的图层。
5、如下图所示，

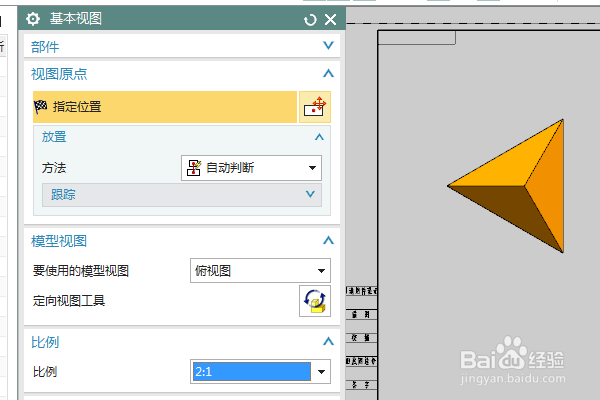

点击工具栏中的基本视图，
选择俯视图，更改比例2:1，
在图框中选择靠左上的位置放置视图，
6、如下所示

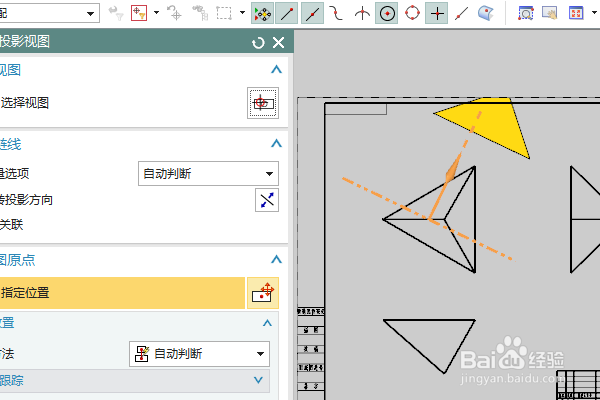

自动转为投影视图，向右水平移动放置视图，然后竖直向下移动放置视图，
7、如下所示

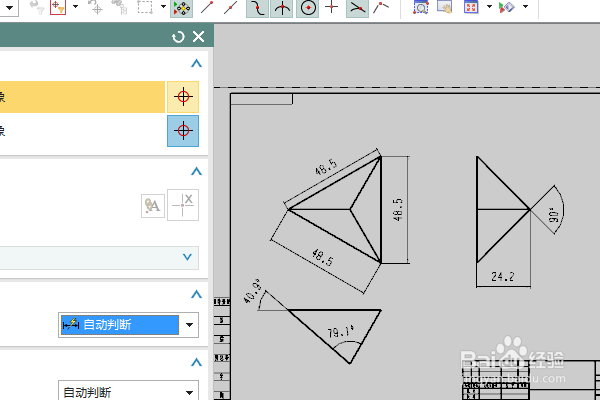

点击工具栏中的快速尺寸命令，标注尺寸：
基本视图标注三边长48.5，
右边的投影视图标注角度90度，高度24.2，
下边的投影视图标注角度79.1度和40.9度，
至此，
这个工程图就制作完成，
本次练习结束。
